CAD怎么畫一個好看的吊鉤

CAD怎么畫一個吊鉤平面圖？CAD可以繪制多種圖形，今天小編給大家介紹一種快速繪制吊鉤的方法，下面來看看詳細(xì)的操作教程。

1、繪制豎直和水平的中心線。

2、將水平的中心線向上偏移90和120個單位。

3、再將水平中心線偏置15個單位。

4、繪制一個長度為23，寬端為36的矩形。

5、繪制一個半徑為20的圓。

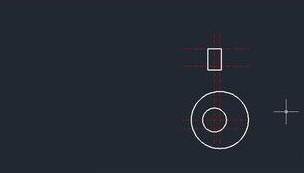

6、向右偏置中心線9個單位，并繪制半徑為48的圓。

7、將中心線向左右偏置15個單位。

8、倒圓角半徑為40，大圓與最右的中心線。

9、倒圓角半徑為60，大圓與最左的中心線。

10、將小圓向外偏置40個單位。

11、繪制以最下方的中心線交點為原點，半徑為40的圓。

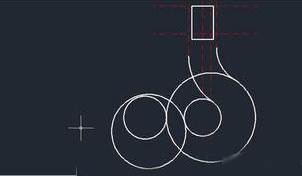

12、刪除如下圖所示的圓與中心線。

13、將大圓向外偏置23個單位。

14、繪制如下圖所示的圓，半徑為23 。

15、刪除水平中心線和圓。

16、繪制相切、相切、相切的圓。

17、修剪多余的線條。

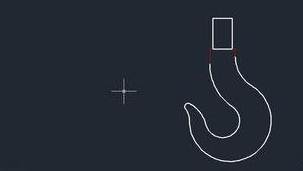

18、轉(zhuǎn)化為實線，完成吊鉤。

這里繪圖要很細(xì)心，大概的操作步驟如上所述，感興趣的朋友可以發(fā)揮自己的所長，畫一個自己喜歡的吊鉤圖形吧。
