CAD動態塊怎么修改和分解重組

CAD動態塊怎么修改和分解重組？我們使用CAD時常常需要修改圖塊，保存特定的尺寸大小等。但CAD動態塊是不能直接被保存的，所以需要先分解再重組塊，該怎么分解并重組呢？下面小編給大家介紹CAD動態塊分解并重組的方法，下面是詳細的教程。

一、修改動態塊

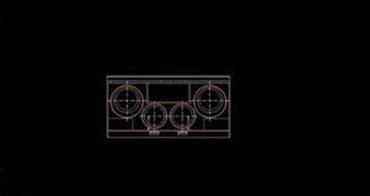

1、先從“圖庫面板”中插入所需設備的圖塊

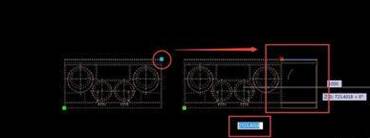

2、點擊動態塊的“藍色的基點“可”輸入尺寸“或”直接拖拽“調整尺寸

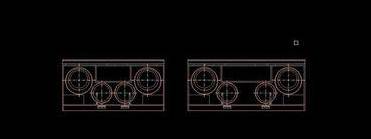

3、回車確認后即可得到修改尺寸后的圖塊，因?yàn)槭莿?dòng)態塊所以只有方形得到拉伸，圓形不會跟著變形

二、分解再重組塊

1、動態塊是不能直接被保存的所以需要先分解再重組塊。選擇圖塊，點擊“分解”

2、回車確認后就得到被分解的圖塊，在選擇圖塊就發現圖塊變成了零件

3、下面進行塊重組，選擇需要組成塊的設備零件，然后輸入快捷鍵B，再回車彈出塊定義窗口

4、輸入塊名稱---然后通過“拾取點”選擇塊的機電，一般選擇設備背面，這個設備在左下角，然后點擊確認

注意事項：

CAD繪制圖紙時常常需要自己調整設備圖塊的尺寸，修改成功后盡量保存好，方便下一次使用。
