CAD利用鏡像命令畫軸對稱圖形

CAD如何利用鏡像命令畫軸對稱圖形？CAD中的鏡像功能可以仿制圖形，使用方法很簡單，下面我們就來看看鏡像命令的使用方法。

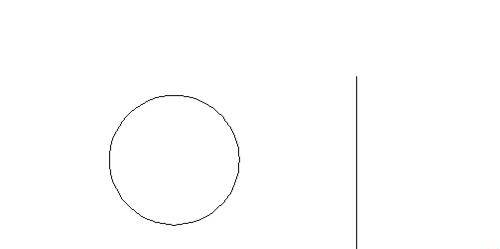

1、今天以兩圓形關于直線對稱為例，進行講解。打開CAD軟件，畫一個圓和一條直線，如圖所示。

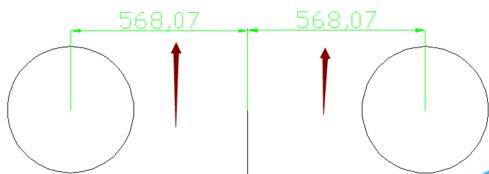

2、對于圓關于直線對稱的繪制，最原始的方法就是在直線兩側(cè)分別畫圓形，圓心到直線的距離均相等即為對稱。

3、那我們另一種方法就是使用鏡像特征進行圖形繪制，我們在CAD菜單欄中找到修改命令，在修改命令里找到鏡像。

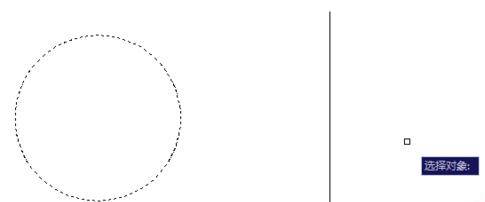

4、點擊鏡像，彈出選擇對象的對話框。左鍵點擊圓形，將圓形選中。

5、選中圓形即要鏡像的圖形后點擊回車鍵，彈出指定鏡像線的對話框，首先指定鏡像線的第一點，然后彈出指定鏡像線的第二點。

6、選定鏡像的第二點，即第一點與第二點組成鏡像直線，彈出是否刪除原對象對話框，即是否刪除你要鏡像的那個圖像，現(xiàn)在我們需要畫的是兩個圓關于直線對稱，原對象肯定不能刪除。根據(jù)提示'N'為不刪除原對象

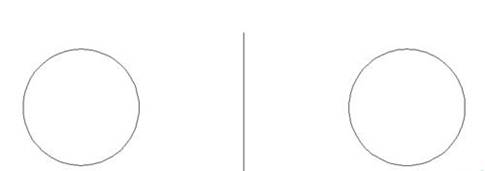

7、然后點擊回車鍵，即可完成圓形關于直線的對稱。

在使用CAD進行繪圖時，我們需要掌握鏡像功能，這樣可以加速我們繪圖的過程。
