CAD修剪命令的欄選和窗交怎么用

在CAD中修剪命令中有幾個動作，比如欄選（F）/窗交（C）/投影(P)/邊（E）/刪除（R）/放棄（U）這幾個命令，要知道怎么使用，才能順利修剪圖形，今天小編給大家介紹欄選和窗交這兩個個命令的使用方法，下面來看看詳細的教程。

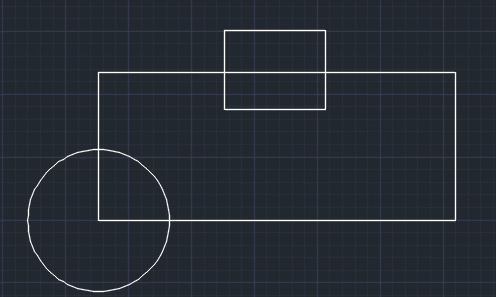

1、打開CAD軟件：畫一些簡單的圖形，如圖所示。

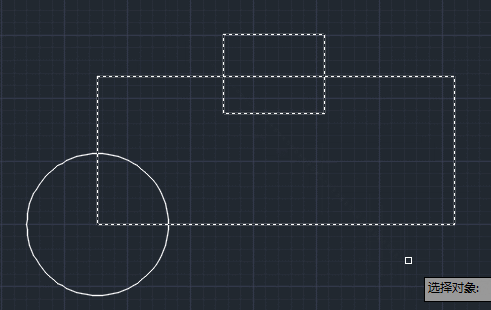

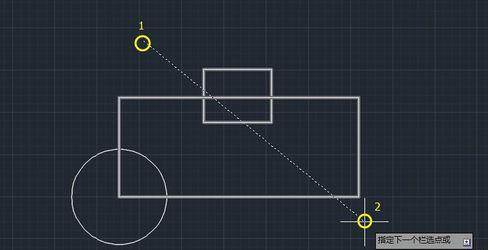

2、欄選（F）：輸入f，鼠標會拉出一條直線，與這條直線相交的區域會處于選中狀態。點擊修剪——在命令框輸入f，回車——鼠標單擊拖動與需要選中的圖形相交，然后按enter鍵確認。這里是從1點拖到2點，這樣與圓沒有相交，圓就不會被選中。

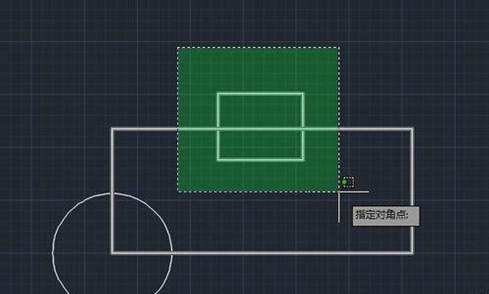

3、窗交（C）：輸入c后，用鼠標會拖出一個矩形區域，被這個矩形區域包含或者碰到的都會處于選中狀態，與之類似的是窗選，但是窗選是全部包含在內的才被選中。可以看下面的分解圖，修剪命令下，輸入c回車，然后拉一個矩形出來，與這個矩形相交或者被這個矩形包含的都會被選中。

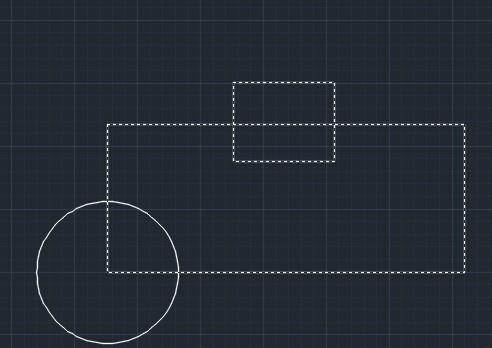

注意：以上操作都需要在最開始沒有選中圖形，直接用命令來做才看得出效果。比如我先選中圖形，然后點擊修剪命令，輸入c，回車，這個時候用矩形去選會發現只有相交部分被選中，包含在矩形里面，但是不相交的部分沒有選中，并且選中的會直接被刪除掉，由于這種方法會導致選擇錯誤所以不建議使用。
