CAD標注形位公差的技巧

CAD形位公差怎么標注？形位公差包括形狀公差和位置公差。任何零件都是由點、線、面構成的，這些點、線、面稱為要素。機械加工后零件的實際要素相對于理想要素總有誤差，包括形狀誤差和位置誤差。這類誤差影響機械產品的功能，設計時應規定相應的公差并按規定的標準符號標注在圖樣上。我們可以標注形位公差，下面我們就來看看詳細的教程。

1、啟動CAD軟件，使用快捷命令LE，在彈出的指定第一個輸入點時，先輸入S；

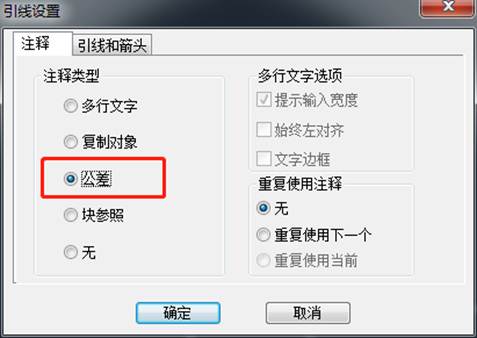

2、進入設置后，其會彈出快速引線設置，切換到公差選項，然后點確認；

3、按繪圖窗口給出的提示指定第一和第二點后，其會彈出CAD形位公差設計界面如下；

4、根據圖紙的要求或需要添加的形位公差進行設置；

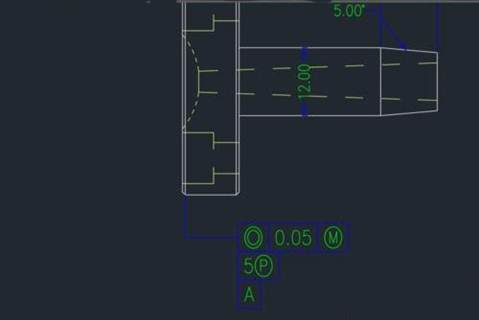

5、設置完成后，點確認，剛輸入的CAD形位公差就如圖所示；

總結：形位公差的使用種情況下如下：“標注”→公差→選取需要的公差項目（14個形位公差項目）→輸入偏差值→基準→確認→插入點→完成。在零件的尺寸之間有相互位置、形狀要求的時候需要用到的。如：一軸的端面與軸線有垂直度要求的時候，標注如下：┴ 0.06 A 分別為：垂直度符號 偏差值 基準。
