CAD怎么制作自動覆蓋對象的塊
CAD怎么制作自動覆蓋對象的塊？CAD使用可以自動覆蓋對象的塊，有助于提升圖紙的美觀性和清晰度。想要制作一些自動覆蓋對象的塊，但是該怎么制作這種塊呢？今天小編給大家介紹的是CAD制作自動覆蓋對象塊的教程，很簡單，大家一起來學習吧。

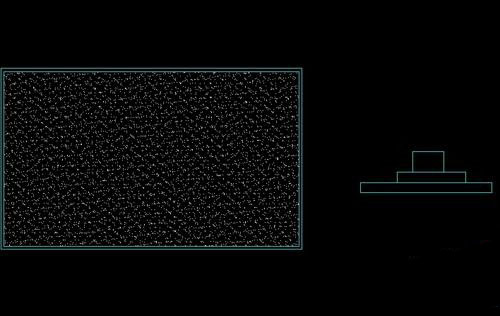

1、如果想把右邊的圖形放入左邊的圖形并會自動隱藏后面的東西，先把右邊的圖形結成塊（BLOCK）。

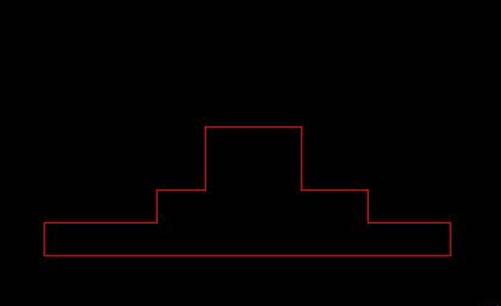

2、然后輸入wipeout命令，如圖，選擇多段線，繪制圖形的輪廓。需要形成閉合圖形。然后敲空格鍵，屏幕顯示原來的圖形不見了，你鼠標點那個圖形原來的位置它又會出現，如圖。

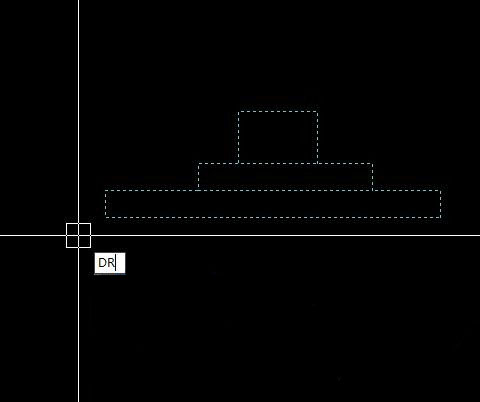

3、接上面的步驟，輸入DR，將這個對象置于最前。再右鍵框選整個圖形，結塊。

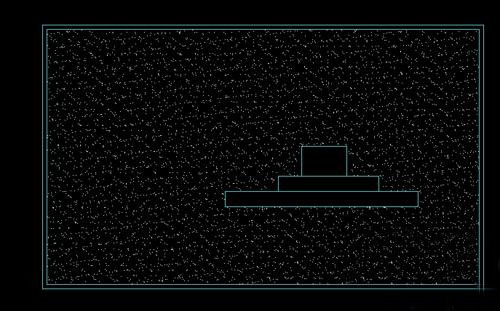

4、這時候，把弄好的圖塊移動到左邊的圖形上，效果如圖。
注意事項：需要制作的圖形外輪廓須為多段線，且是直線。以上就是CAD制作自動覆蓋對象的塊的教程，希望大家喜歡。
