怎么用CAD制作弧形文字效果

有時候看到一些案例中，需要我們把文字按照弧形排列，這可為難住不少新朋友，今天小編給大家?guī)硪粋€(gè)簡單的教程，需要制作弧形文字效果的朋友們可以接著往下看。

1、打開中望CAD軟件，新建一個空白文件。

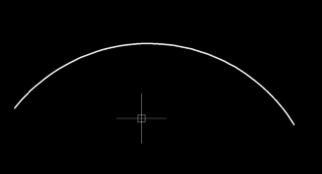

2、畫一個圓弧，待會兒我們需要在這個圓弧上寫字，字體成這個弧度。

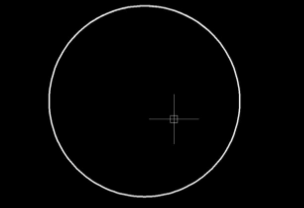

3、畫一個輔助圓。這個輔助圓的圓心與之前的圓弧圓心重合，半徑與圓弧的半徑相同，效果如下圖所示。

4、在如下圖所示的位置創建一個文字“你”，“DT”或者“T”都可以。

5、將文字旋轉90°，并移動文字位置到合適地點，如下圖所示。

6、將“你”進行環形陣列。陣列的時候數量任選，筆者選擇的是10個，角度可以如下圖所示，選擇到圓弧的左端點。

7、如下圖所示，陣列結束，刪除輔助圓，軟件中只留下了圓弧和陣列的文字。

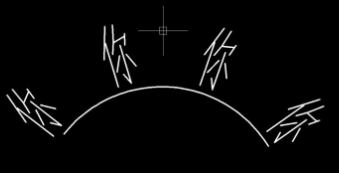

8、刪除多余的文字，只留下圓弧上的四個文字。說明一下，如果是2012版本的軟件，那么極軸陣列之后默認的是關聯的，如果想刪除多余的文字，還需要用“x”功能，將它們“打散”。

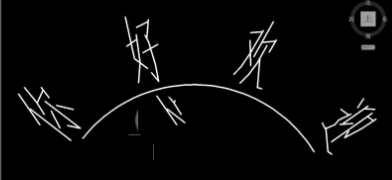

9、逐個逐個的將文字改成我們需要的就行了。

以上就是cad制作弧形排列文字的教程，希望大家喜歡，請繼續關注中望CAD官網。
