用CAD怎么畫十字形螺絲刀
本問為CAD制圖的實例教程，在教程中小編會為各位朋友講解了如何在中望CAD中制作十字螺絲刀頭的方法以及流程，主要學習拉伸、剖切、差集、倒角、UCS陣列等命令的運用，希望能給朋友們帶來幫助。
"十"字形螺絲刀的畫法:

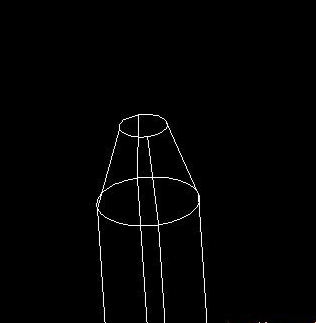

1、首先畫一個直徑6長200的圓柱體，拉伸時是正角度。

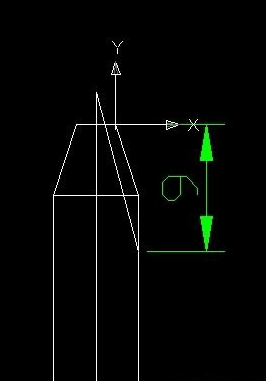

2、畫出凹槽剖面深度位置線

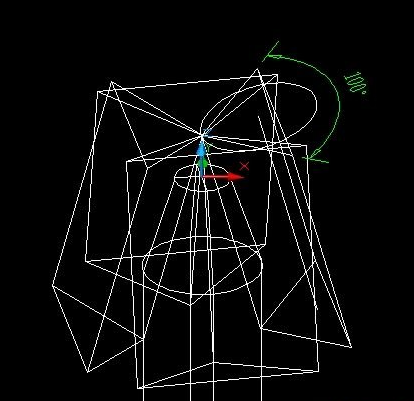

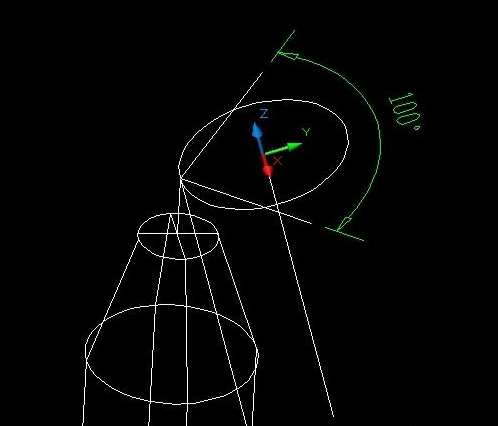

3、此線偏移3，調整UCS作一圓、畫一個大于95°-100°的角

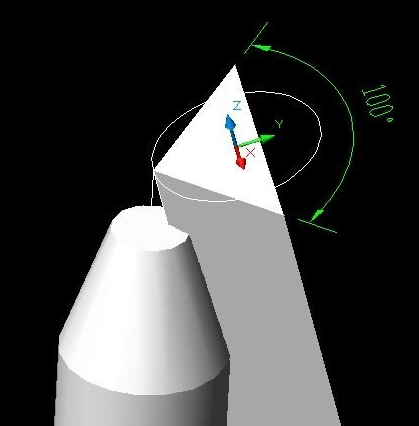

4、連一個閉合環——面域——路徑拉伸成體

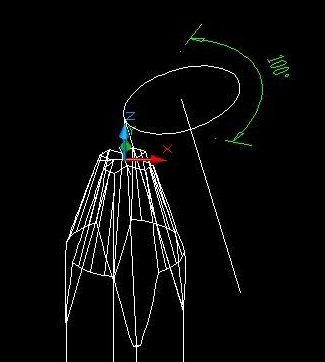

5、再調整UCS陣列四個
6、差集

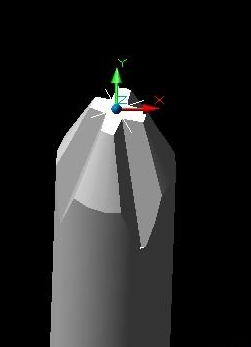

7、就這樣完成了
推薦閱讀：CAD制圖初學入門
推薦閱讀：CAD填充快捷鍵
