CAD中如何繪制洗面盆

室內設計經常會設計到洗面盆，如何設計一個簡易的洗菜盆呢？接下來看看小編為大家提供的方法。

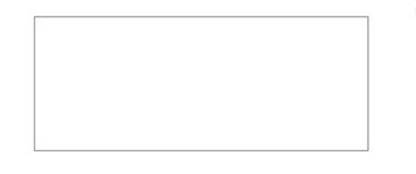

1首先,輸入REC繪制一個1000*400的直角矩形，然后選中這個矩形，輸入X分解命令，將一整個矩形分解成一個個小對象，如下圖所示。

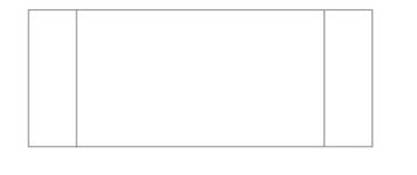

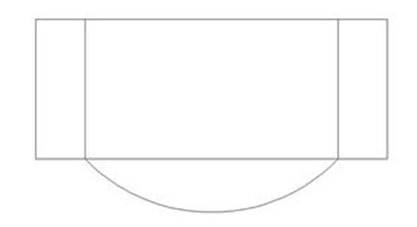

2然后,選中矩形的兩條垂直的邊后輸入O偏移命令，往內偏移140個單位，兩邊都是如此，如下圖所示。

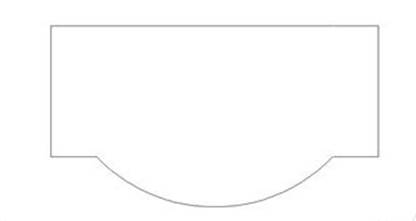

3接著,選中菜單欄中的“繪圖”→“圓弧”→“起點，端點，半徑”，以剛才偏移的兩條線的端點作為起點和端點，繪制一個半徑為500的圓弧，如下圖所示。

4輸入TR修剪命令，將多余的線條一一修剪掉，然后在輸入多段線PE將所有的線條（除了最上面的那條線）合并起來，最后的結果如下圖所示。

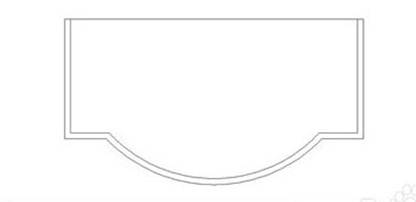

5輸入O偏移命令，然后將剛才合并起來的這個多段線向內偏移20個單位，具體的效果如下圖所示。

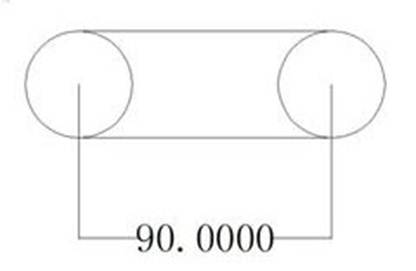

6輸入C繪制兩個半徑19的圓，兩個圓心在同一條直線上，圓心之間相距90個單位，然后將兩個圓連接起來，最后的效果如下圖所示。

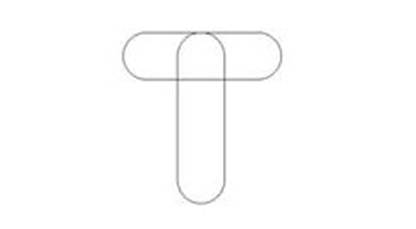

7輸入TR快捷鍵進行修剪，將多余的線條修剪掉，如下圖所示。

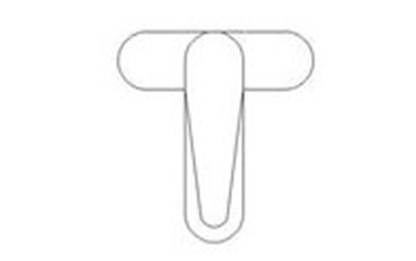

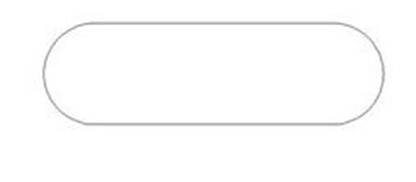

8輸入C繪制兩個半徑19的圓，兩個圓心在同一條直線上，圓心之間相距100個單位，然后將兩個圓連接起來形，并將兩個圖形進行貼合，如下圖所示。

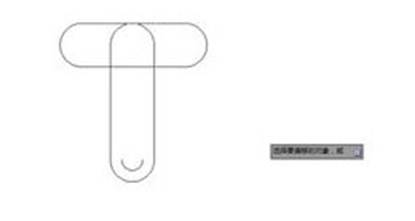

9輸入X打散豎直的這個圖形，然后輸入O將下面的小圓弧向內偏移10個單位，如下圖所示。

10輸入TR快捷鍵進行修剪然后將小圓弧和修剪后的兩個端點進行連接，最后結果如下圖所示。

11輸入EL命令，繪制一個長半徑為275，短半徑為255的一個橢圓，然后在輸入O命令進行偏移，向內偏移8各單位，如下圖所示。

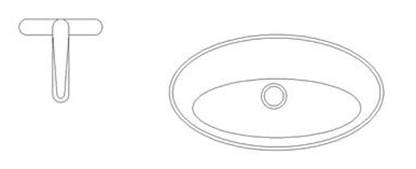

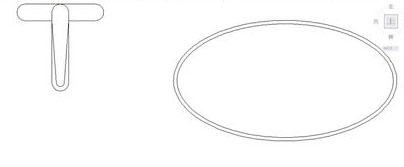

12在輸入C畫兩個分別為23和30的同心圓，然后在輸入EL畫一個長半徑為200，短半徑為140的一個橢圓然后進行組合，如下圖所示。

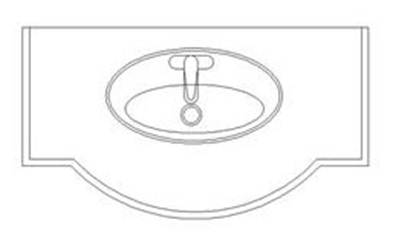

13最后.,將所有剛才畫的部件全部組合在一起，如下圖所示，這樣就完成了這個洗面盆的繪制。
