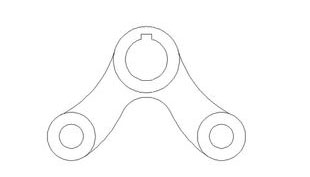

CAD輔助設計中怎么在CAD中畫杠桿平面圖

杠桿平面圖在CAD繪圖中是經常使用到的圖形之一,雖然看起來很復雜,但其實也很簡單的，接下來就看看小編列舉的步驟吧.

1、首先,新建一個dwg文件，然后輸入直線命令L繪制一條長100的水平直線，此時可以開啟正交模式以方便繪制，然后尋找此線中點然后垂直畫一條51的豎線，如圖所示。

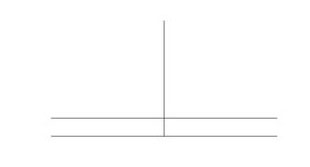

2、接著,輸入偏移命令O，選擇100的水平直線，然后向上偏移8個單位，最后的結果如圖所示。

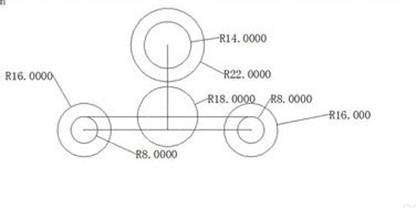

3、然后,輸入Ｃ快捷鍵分別在兩條直線的端點和交點處畫圓，２個半徑８的圓，２個半徑16的圓，一個半徑14的圓，一個18半徑的圓，一個22半徑的圓，結果如圖所示，小編是為了方便教大家才標注半徑的，大家不用標哦！

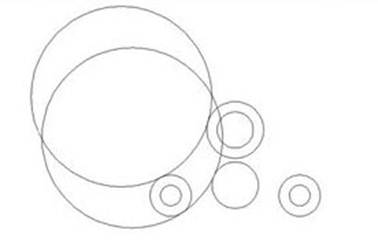

4、選中剛才的三條直線，然后刪除，這三條其實類似輔助線最后是沒有用的，然后點擊菜單欄中的“繪圖”→“圓”→“相切，相切，半徑”，如圖所示繪制一個半徑為70的相切圓。

5、繼續點擊菜單欄中的“繪圖”→“圓”→“相切，相切，半徑”，如圖所示繪制一個半徑為70的相切圓。

6、點擊修剪工具，或者直接輸入TR快捷鍵，進行修剪兩個相切圓，最后的修剪結果如圖所示。

7、輸入MI或者點擊右邊的鏡像工具，選擇剛才修剪的兩條弧線，然后對稱鏡像這兩條弧線，最后結果如圖1所示。

8、點擊修剪工具，或者直接輸入TR快捷鍵，進行修剪，最后的修剪結果如圖所示。

9、打開捕捉象限點，然后輸入XL繪制四條構造線，三條垂直一條水平的，垂直的中間那條以象限點為基點，然后兩條直角相距3.5，上面水平那條的話離象限點3個單位，如圖所示。

10、最后,輸入TR修剪快捷鍵，結果如圖所示，然后保存就完成了。
