CAD中量取斜線長度的方法
相信許多用戶都能熟練運用在CAD中對直線的量取（直接輸入快捷命令DLI），那么對于有角度的斜線來說，這個方法就不再適用了，今天小編帶大家看一下CAD中量取斜線長度的方法
方法/步驟

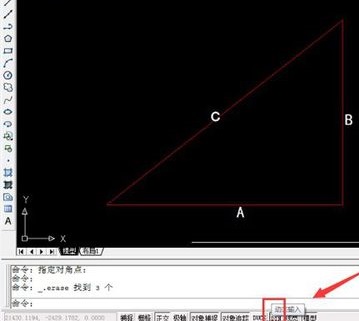

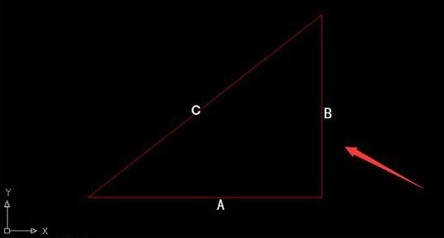

首先打開CAD圖形，我們這里以三角形為例；

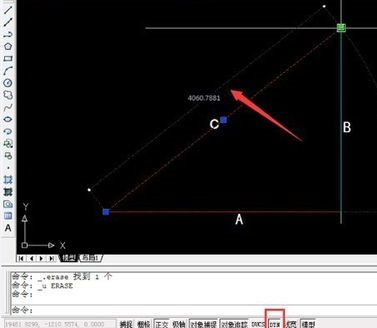

第一種方法：打開CAD底部的菜單欄，點擊【DYN】動態輸入命令
接著選中斜邊，把鼠標移至斜線的端點，就可以直接看到長度是4061mm；

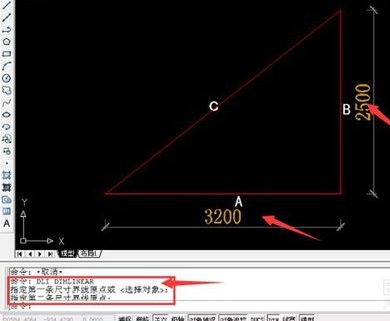

第二種方法：A邊B邊（都是直線）可直接輸入命令DLI，端點相連，直接顯示出長度

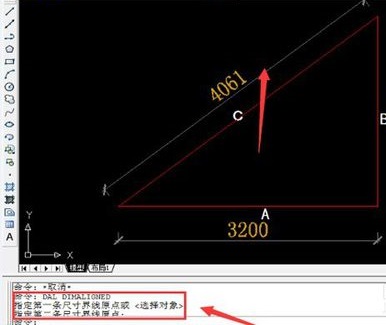

C邊（斜邊）輸入命令DAL，端點相連，直接顯示出長度

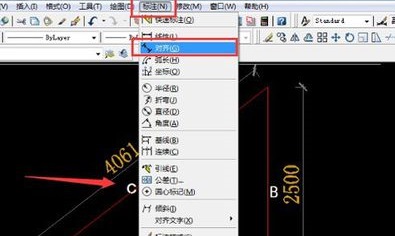

第三種方法，在命令欄-標注-（下拉框）對齊，端點相連，直接顯示出長度；
