cad中畫圓的內接三角形
CAD的制圖功能非常的強大，很多熟練的設計者能利用CAD畫出各種巧妙的圖形，今天小編為大家講解一下CAD中畫圓的內接三角形的方法
方法/步驟

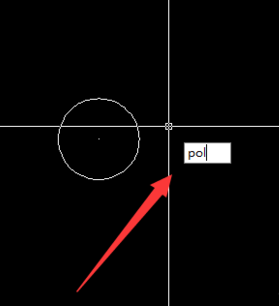

1.打開CAD軟件，在繪圖區域繪制一個圓形，圓形半徑為30，輸入快捷多邊形命令 “pol”，回車確定。

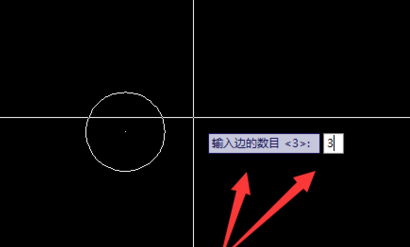

2.輸入三角形的邊數“3”.

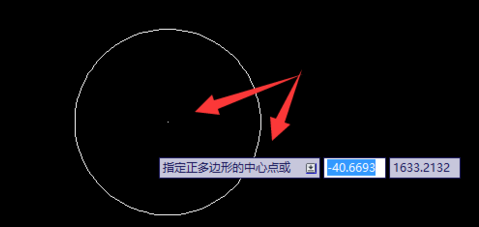

3.指定圓的中心點為指定正多邊形的中心點

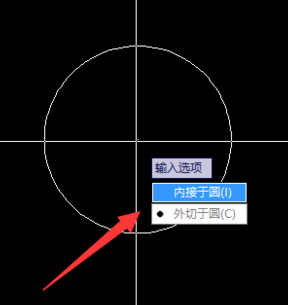

4.彈出兩個選項，分別是內接于圓，外切于圓，我們這里選擇內接于圓

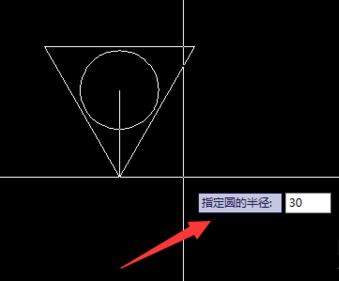

5.指定圓的半徑為30

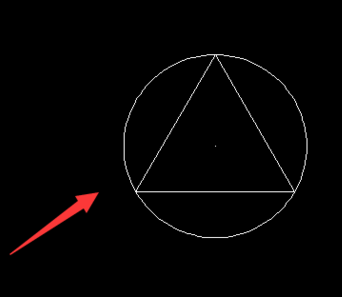

6.完成效果如下。
