在CAD的使用中,軟件是不帶圖框的?那我們?nèi)绾尾拍芾L制出標準的圖框呢?
下面跟著小編來看看繪制標準圖框的方法吧
1、首先,大家打開中望CAD軟件

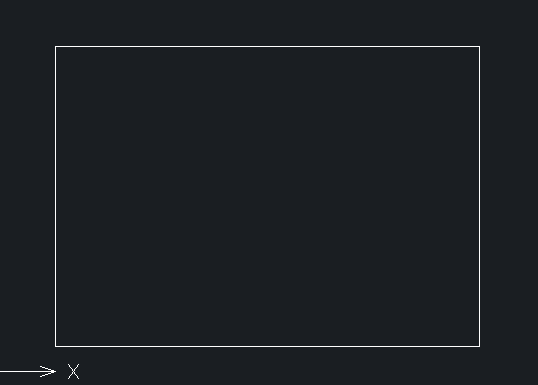

2、點擊“繪圖”-“矩形”的按鈕,或者在命令行里輸入REC,根據命令行出現的相應指示繪制出一個矩形。這里,小編以A3圖框的尺寸為例,繪制了一個長420,寬297的矩形

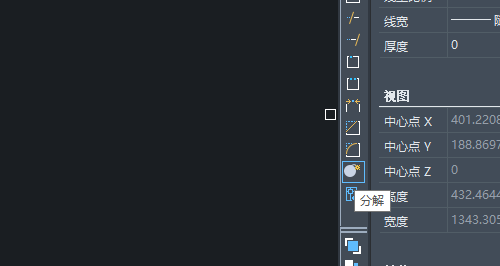

3、點擊CAD軟件界面右側的“分解”按鈕,把此矩形分解

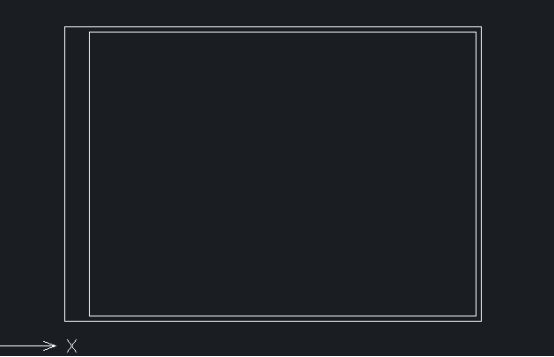

4、根據標準的預留裝訂線,我們運用偏移命令,在命令行里輸入O,把矩形的四邊分別向里面偏移,其中左邊框偏移25,剩下的邊框偏移5

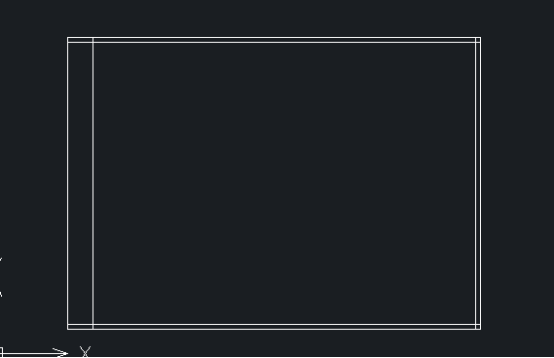

5、再使用修剪的命令,剪掉多余的邊線 ,標準的圖框就繪制完成了

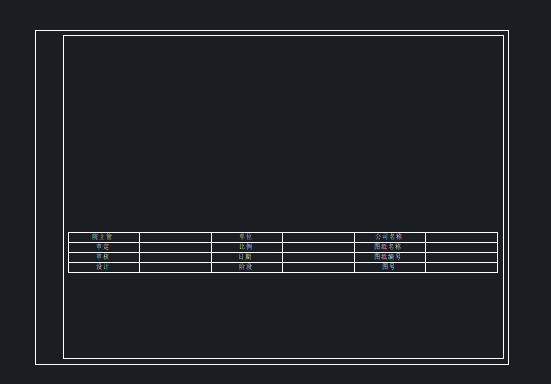

6、然后大家可以按照自己的需要設置標題欄了
