在CAD的繪圖過程中,有時候會產生一些相交的線,但卻是不需要的,那該如何快速地進行刪除呢?
快跟著小編一起來看看吧

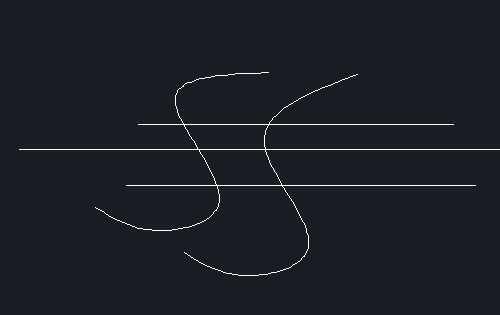

首先,打開中望CAD軟件,打開相應的圖形文件。如下圖所示,我們需要刪除直線與樣條曲線的相交線條
方法一:
1、在命令行中輸入TR指令,按空格鍵確認

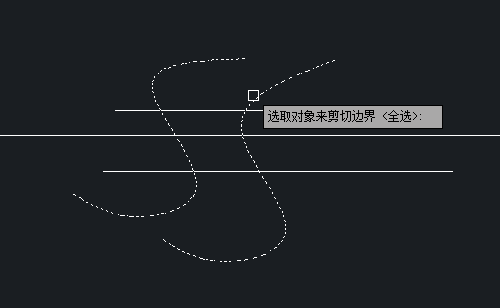

2、根據命令行出現的指令完成相應的操作

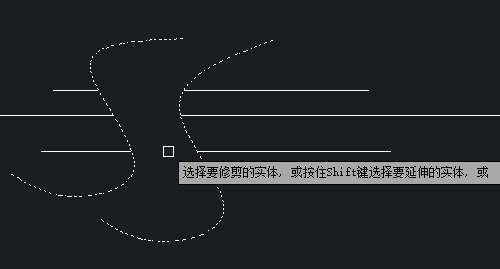

3、我們先使用鼠標選擇兩邊的樣條曲線

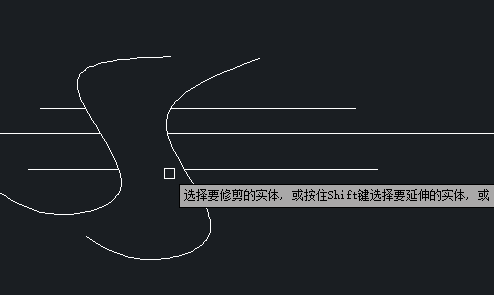

4、點擊一下鼠標右鍵后放開,再點擊中間的相交部分,就會發現相交線不見了,執行結果如下圖所示
方法二:
1、在CAD軟件的命令行中輸入TR指令,然后按兩次空格鍵確認
2、我們直接使用鼠標的左鍵點擊所需要進行刪除的線段,就能夠成功刪除相交線
