多線段使作為單個對象創(chuàng)建的相互連接的線段組合圖形，是作為一個整體而存在的組合線段，可以由直線段、圓弧段或者直線段和圓弧段的組合線段組成，可以是開放的也可以是封閉的圖形。接下來就以繪制如圖所示的微波隔離器為熟悉多線段的操作。

1、 首先，大家打開中望CAD軟件

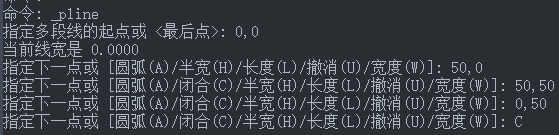

2、 選擇【繪圖】-【多線段】命令，繪制微波隔離器的外框，命令窗口的顯示與操作如下：

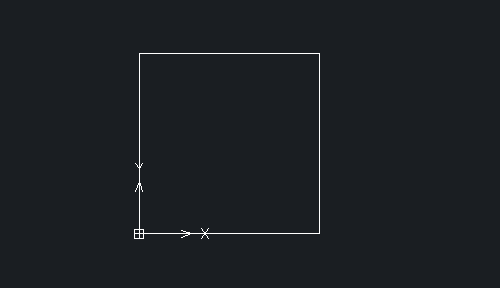

3、 繪制的外框如圖：

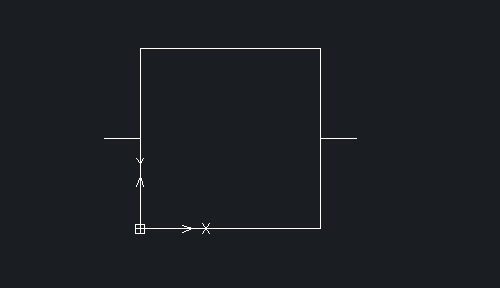

4、 選擇【繪圖】-【直線】命令，繪制坐標為{（-10，25），（0，25）}和{（50，25），（60，25）}的兩條直線，結(jié)果如圖：

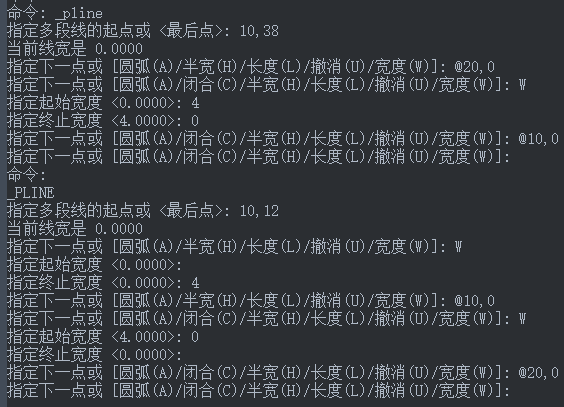

5、 選擇【繪圖】-【多線段】命令，在繪圖區(qū)域繪制箭頭，命令窗口的顯示操作如下：

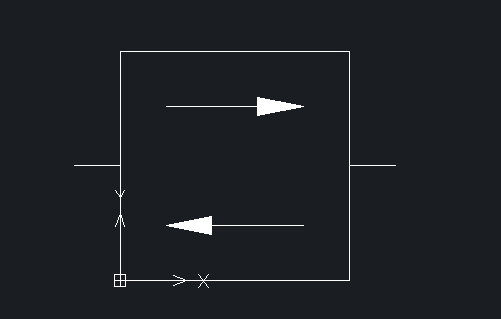

6、 箭頭繪制完成如圖：

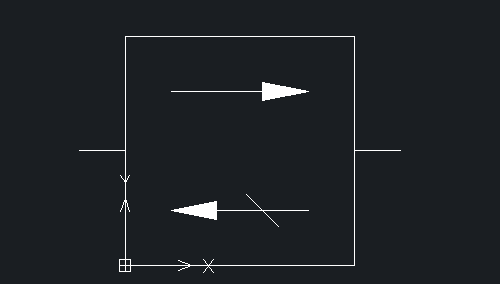

7、 點擊【繪圖】-【直線】命令，繪制坐標為{（26.5，15.5），（33.5，8.5）}的斜直線，最后在CAD中微波隔離器就繪制好了
