今天我們來學習如何用CAD繪制蘋果的LOGO。先看一下如圖所示的繪制草圖，可以看出，蘋果LOGO的繪制就是利用圓、直線的相對復雜運用繪制而成，下面我們就來一起學習吧！

  1、 首先，大家打開中望CAD軟件

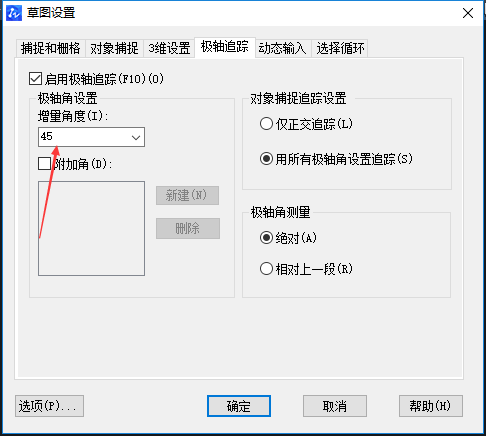

  2、 將光標定位到繪圖區域下方的極軸追蹤圖標，單擊鼠標右鍵，打開如圖所示的草圖設置對話框，設置增量角為45

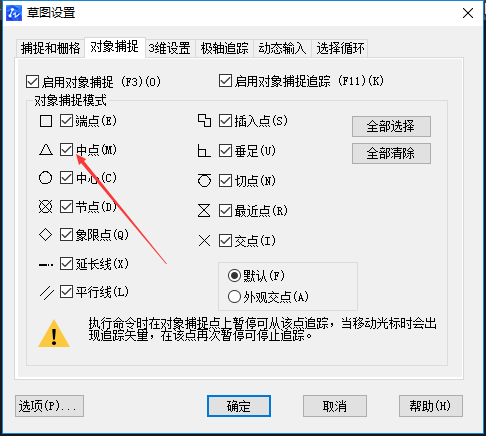

  3、 然后點擊【對象捕捉】選項卡，設置捕捉中點；點擊確定，返回繪圖區域

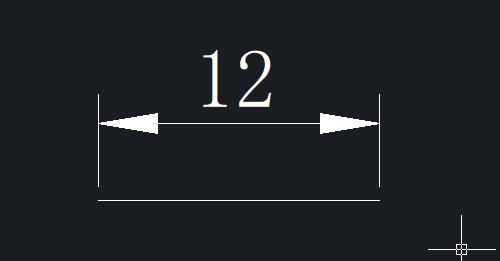

  4、 點擊【繪圖】-【直線】按鈕，繪制一條水平直線，其長度為12

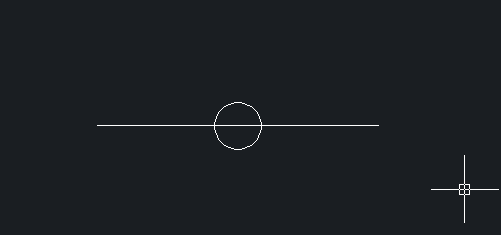

  5、 點擊【繪圖】-【圓】-【圓心、半徑】按鈕，以水平直線的中心點為圓心，繪制一個半徑為1的圓

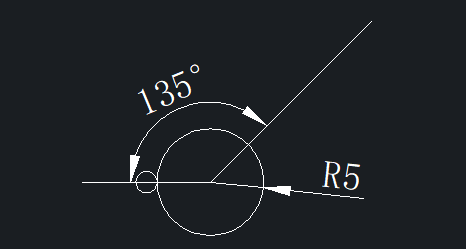

  6、 點擊【繪圖】-【圓】按鈕，以水平直線右端點為圓心，繪制一個半徑為5的圓，此時兩個圓剛好相切；然后點擊【直線】按鈕，以水平直線右端點為起點，繪制一條長度合適的線段，線段與水平直線的逆時針夾角為135°

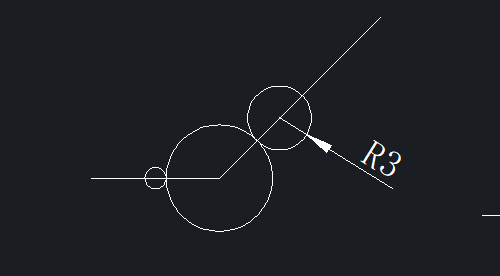

  7、 點擊【繪圖】-【圓】-【兩點】按鈕，利用兩點畫圓方式在斜線上繪制一個半徑為3的圓，確定第一點為斜線上與半徑為5的圓的交點

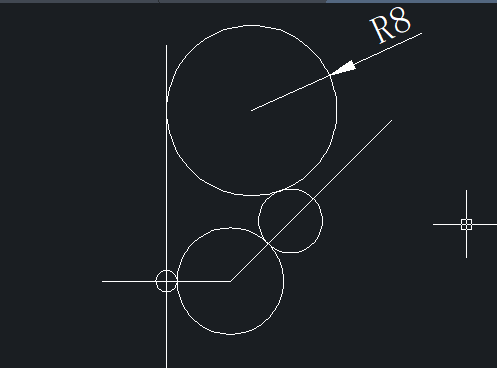

  8、 點擊【繪圖】-【圓】-【相切、相切、半徑】按鈕，繪制一個與豎直線和半徑為3的圓相切，其半徑為8的圓（在繪制這個圓之前需畫一條過水平直線中心點的豎直直線）

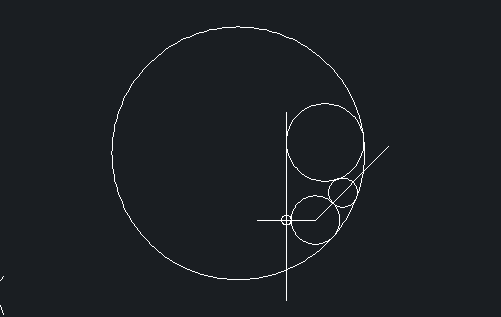

  9、 點擊【繪圖】-【圓】-【相切、相切、相切】按鈕，繪制一個與三個圓都相切的大圓

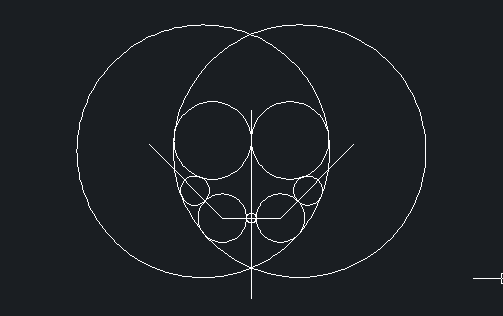

 10、 點擊【修改】-【鏡像】按鈕，選擇四個圓以及斜線為對象，以豎直直線為鏡像線，繪制出如圖所示的圖形

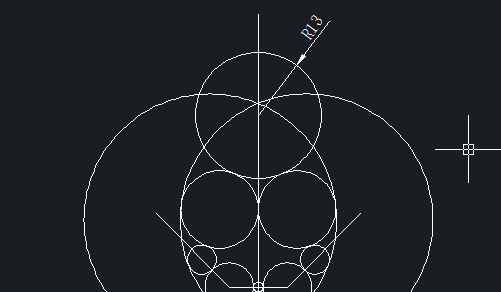

 11、 點擊【繪圖】-【圓】-【相切、相切、半徑】按鈕，繪制一個半徑為13，與兩個半徑為8的圓相切的圓

 12、 點擊【繪圖】-【直線】命令，繪制如下圖所示的兩個半徑為8的圓的切線

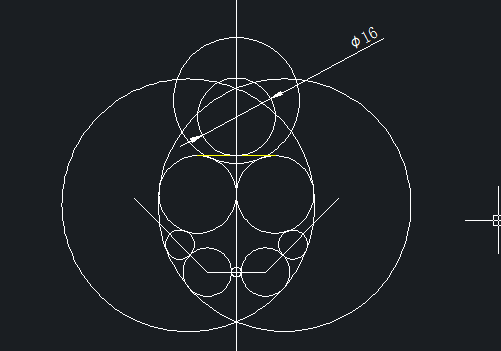

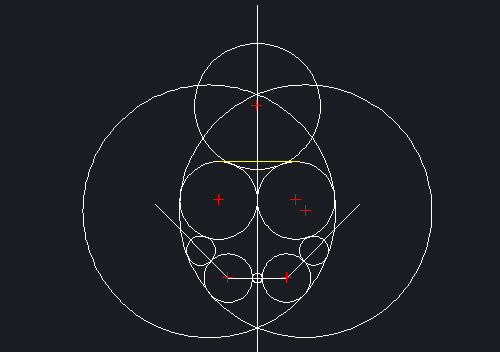

 13、 點擊【繪圖】-【圓】-【兩點】按鈕，利用兩點畫圓的方式繪制一個分別經過切線與兩個圓的切點的圓，如圖所示

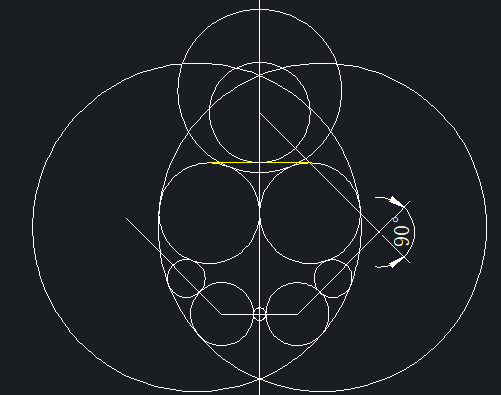

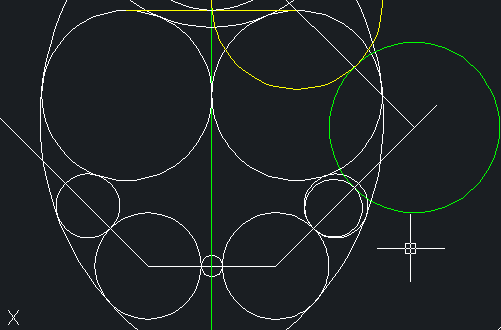

 14、 點擊【繪圖】-【直線】按鈕，繪制直線。直線的第一點為上一步所繪制的圓的圓心，第二點為斜線的垂足

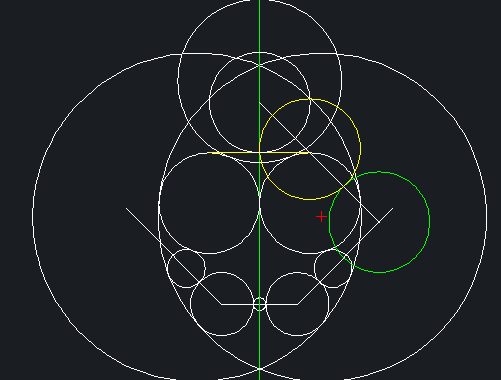

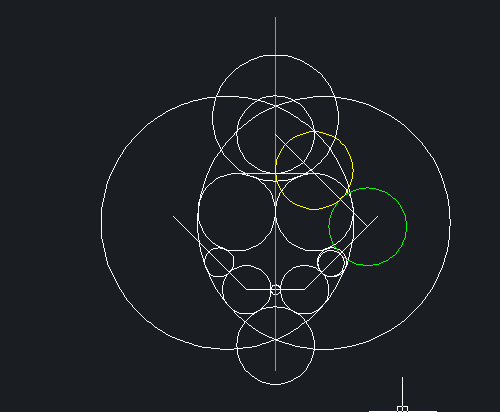

 15、 點擊【繪圖】-【圓】，繪制一個半徑為8的圓。圓心為上一步所繪制的垂線與斜線的交點；然后點擊【繪圖】-【圓】-【相切、相切、半徑】按鈕，繪制一個與上一步所繪制的圓以及豎直直線相切，并且半徑為8的圓，

 16、 點擊【繪圖】-【圓】-【兩點】按鈕，利用兩點畫圓命令繪制半徑為3的圓內的小圓

 17、 點擊【繪圖】-【圓】-【相切、相切、半徑】按鈕，繪制與底部兩個圓相切且半徑為8的圓

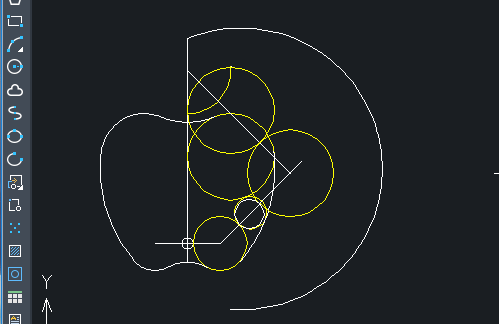

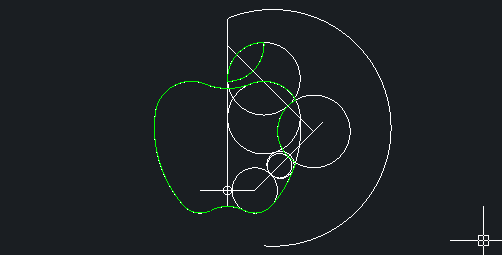

 18、 利用修剪、刪除命令去掉多余的線條

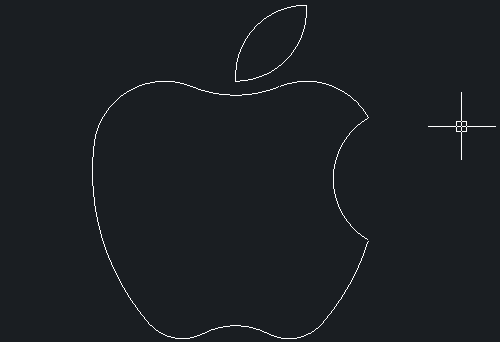

 19、 最后繪制的蘋果如圖

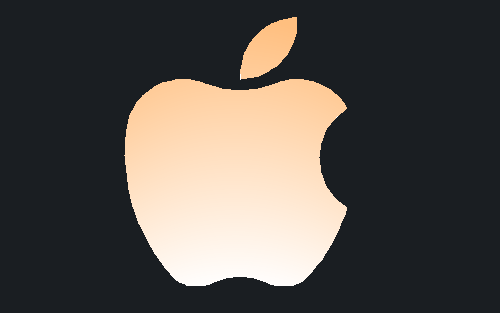

 20、 畫好蘋果LOGO的輪廓后，我們可以在CAD中自行填充顏色
