在使用CAD插入外部參照的時候，系統為了區分當前的圖形，會將外部參照的圖形稍微調暗一點，即暗顯。那大家知道如何調整外部參照的褪色度嗎？

接下來，就由小編給大家講解一下調整外部參照褪色度的方法吧

1、首先，大家打開中望CAD軟件

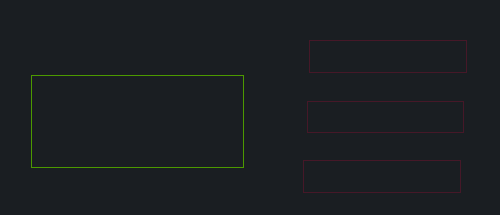

2、打開相應的圖形文件，可以看到，這里右邊的外部參照相對于當前圖形而言，暗顯了

3、我們在CAD軟件的命令行中輸入OP指令，按下回車鍵確認

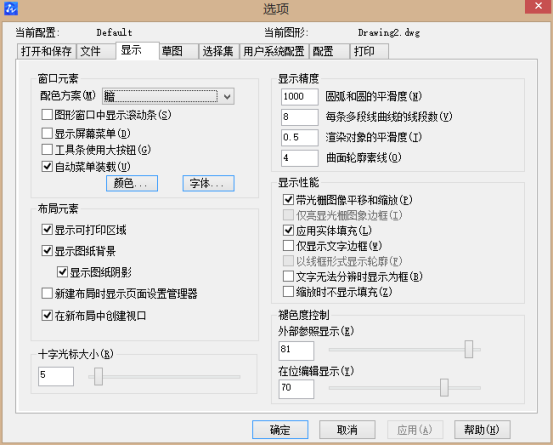

4、系統會自動打開“選項”對話框，我們打開“顯示”的選項卡

5、看到右下角這里的“淡入度控制”中找到“外部參照顯示”的選項按鈕

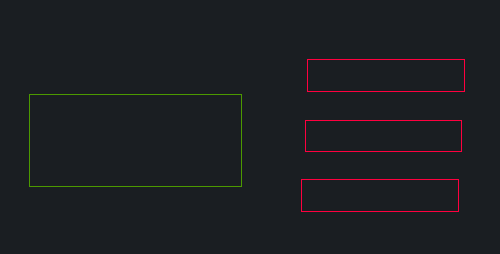

6、在這里，外部參照顯示的控制值在-90到90之間，數值越低，則外部參照的顯示越亮，數值越高，則外部參照的顯示越暗。我們這里試著調整為-90，執行結果如下圖所示
