如何用CAD繪制三維立體齒輪？

CAD常常應用于機械制圖中，那么繪制齒輪這類的零件自然是必不可少的，今天我們就來講解下怎么用CAD繪制三維立體的齒輪吧！

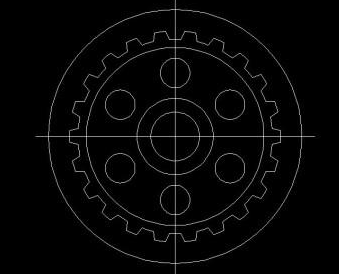

1.打開CAD軟件，利用左側的直線工具繪制兩條垂直相交的直線；以其交點為圓心，分別繪制半徑為150、125、115、105、75、45、29的圓；以半徑75的圓與該垂直直線的交點為圓心繪制一個半徑為17.5的小圓，并將其與兩直線的交點為陣列的中心進行陣列，數量為6，操作完成后修剪去除半徑為75的輔助圓。

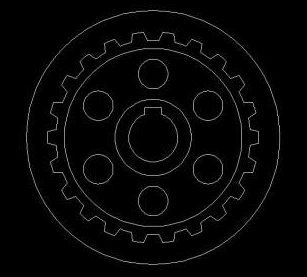

2.以半徑為150的圓和水平線的左交點為第一點畫一條與水平線成15°的線；以兩直線的交點為陣列中心將組成齒輪的三部分（即兩段線和一小段?。﹫?zhí)行陣列命令，數量為22，對多余的線條進行修剪，得到下圖。

3.接下來就是繪制鍵槽：使用偏移命令將垂直的直線向左右各偏移一條，距離為10；將水平上的直線向上偏移，距離為35；刪除原來的水平和垂直直線，再次進行修剪后得到鍵槽的部分如下。

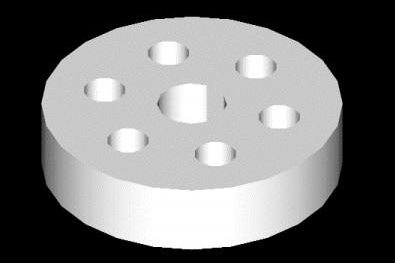

4.以齒輪的中心為圓心繪制一個半徑為125的圓；選中所有的對象執行面域操作，將繪制的圖形轉換為12個面域。運用差集命令將半徑為150的圓生成的面域減去齒輪的輪廓所生成的面域；用半徑為105的圓生成的面域減去半徑為45的圓生成的面域；再用半徑為125的圓生成的面域減去剩余的所有面域。然后使用拉伸命令用半徑為125的面域減去6個小圓的面域，將鍵槽的剩余部分進行拉伸，高度為60，角度為0；

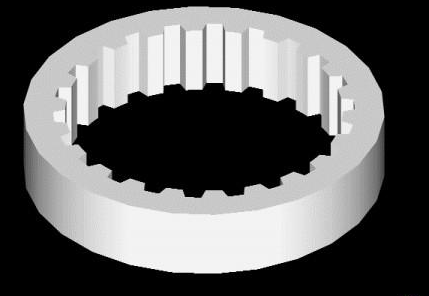

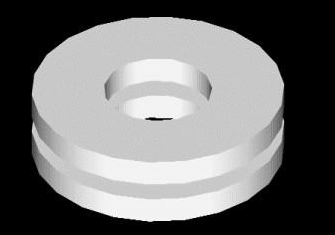

5.將半徑為105的圓生成的面域減去半徑為45的圓生成的面域的剩余部分進行拉伸，高度為22.5，角度為0；并執行復制命令將其在Z軸方向向上37.5的高度進行復制。

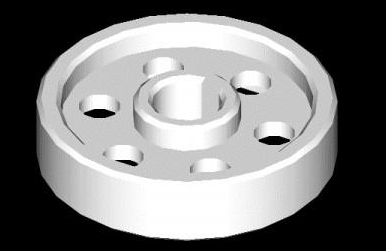

6.再次運用差集命令將高度為60的對象減去高度為22.5的兩個對象；指定基面的倒角距離，對其他曲面、齒輪毛坯部分執行倒角命令。

7.將半徑為150的圓修剪后得到的面域進行拉伸，高度為60；

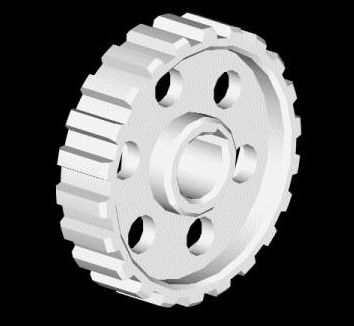

8.再次執行差集命令將倒角后的毛坯減去上面的拉伸的對象，得到最終效果。

以上就是本篇文章的全部內容，大家都學會了嗎，趕快下載中望CAD試試吧。
