在運用CAD進行制圖的時候我們常常會遇到要對圖形進行移動的情況，比如將一個零件移動到對應的位置上等。如果單純通過手動移動的話位置可能會不精確，有沒有辦法可以避免這種誤差實現精準移動呢？下面就來介紹下方法：

一、對象捕捉法

1.先在CAD中將需要移動的圖形繪制好；

2.選中移動對象，在右側工具面板上選擇移動工具；

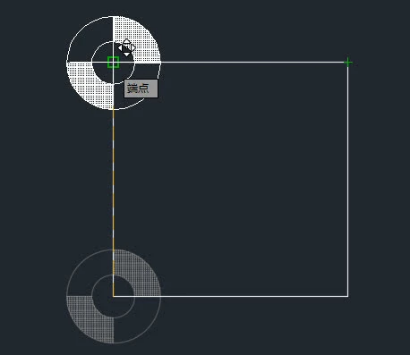

3.打開捕捉開關，鼠標單擊選中圖形基點，再點擊目標基點，圖形完成移動。

二、坐標相對距離移動法

1.選中移動對象，點擊“移動”工具；

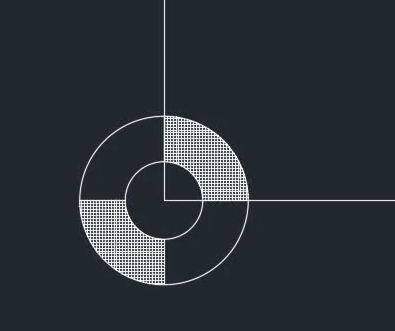

2.在命令行輸入字母D，利用相對坐標方式進行移動，回車，輸入X、Y方向上的相對位置數值（比如100、100，即表示X、Y方向上各移動100），再次回車即可完成移動。

三、距離＋角度移動法

1.首先還是選中移動對象，點擊移動工具；

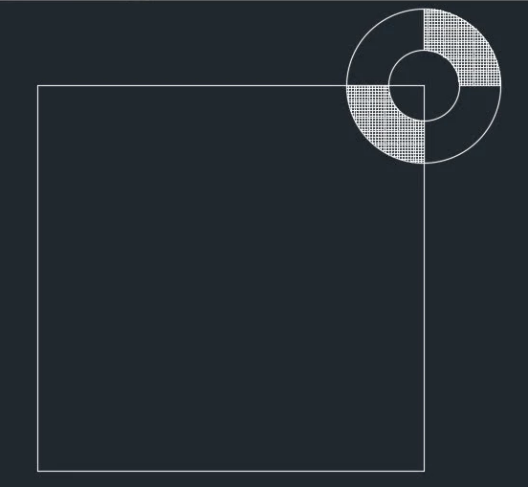

2.選擇圖形上的一點作為基點，輸入“@距離，角度”（如“@100,45”即表示將圖形以基點45°方向上移動100），按下空格便可執行移動命令將圖形移動到期望的位置。

怎么樣？精準移動圖形的方法是不是很實用呢？再也不怕移動位置不準了！
