我們都知道在日常作圖中圖形的繪制很重要，圖形繪制得好與不好會直接影響觀看者的視覺效果，但是如果缺少標注，那繪制得再好的圖紙也是“廢紙”。圖形標注至關重要，下面就來學習下在CAD中怎么快速標注吧！

1.線性標注

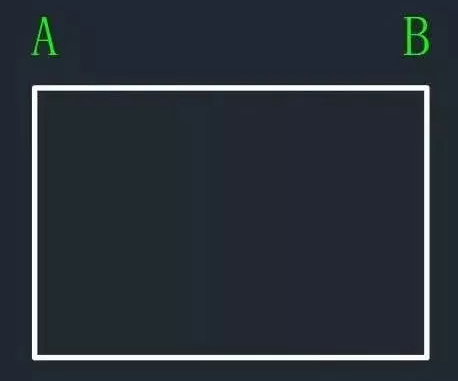

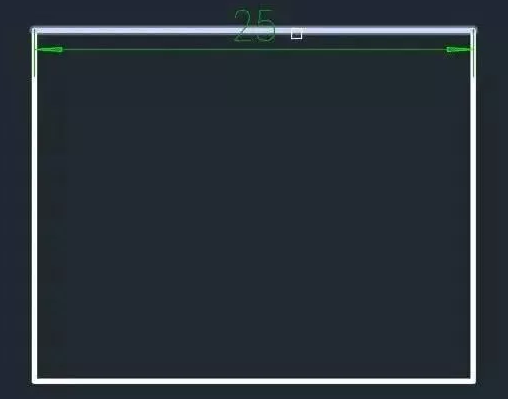

在命令行中輸入DLI“，回車；此時命令行會顯示“指定第一個尺寸界線原點”，例如選中圖中的A點，回車；同樣地，選中B點作為第二條尺寸界線原點，回車后將標注拖動到合適的位置再單擊鼠標確認即可。

2.智能標注

在命令行中輸入“DIM”，回車；將光標放在需要標注的位置上，它會自動進行標注，只需點擊鼠標確定位置即可。

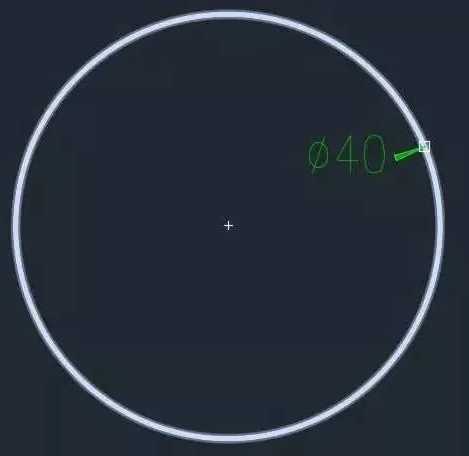

3.直徑標注

在命令行中輸入“DIM”，回車確認；將光標放在需要標注的對象上，直徑會自動顯示（這個操作和智能標注是一樣的，都很方便哦）。

4.對齊標注

在命令行中輸入“DAL”，和線性標注一樣選取兩個延伸線原點就可以直接標注尺寸了。這種方式用來標注斜線會很方便哦~

怎么樣？你學會了嗎？
