如何運用CAD繪制花盆

1.     第一步先打開中望CAD軟件

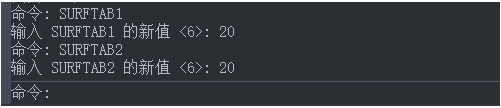

2.     輸入SURFTAB1和SURFTAB2，曲面的線框密度設置為20

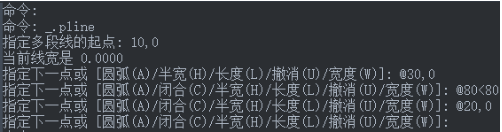

3.     點擊“繪圖”和“多線段”，然后繪制花盆的輪廓線，命令操作如下圖：

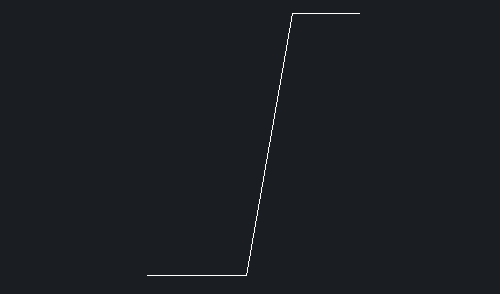

4.     繪制多線段如下圖

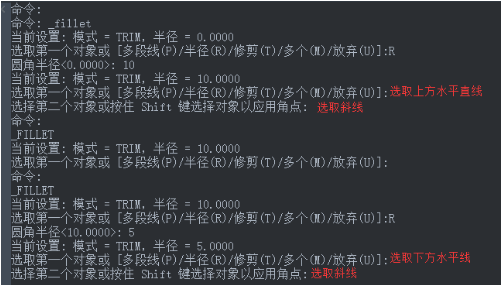

5.     點擊命令“修改”-“圓角”，然后進行花盆輪廓進行圓角處理，命令操作如下圖：

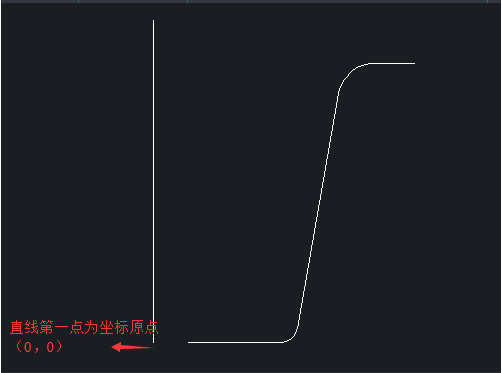

6.     點擊“繪圖”-“直線”，以坐標原點為起點，繪制一條長度適合的豎直線

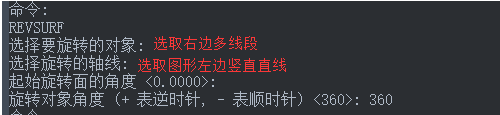

7.     然后在命令欄輸入RESURF，執(zhí)行旋轉網格命令，命令操作如下圖：

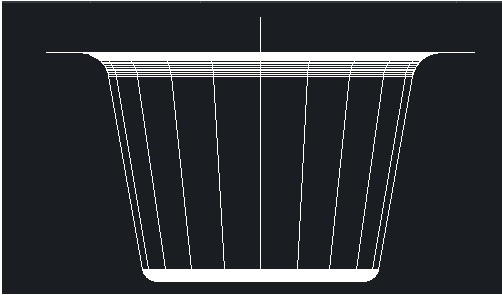

8.     在CAD軟件中執(zhí)行完上面操作的效果圖如下：

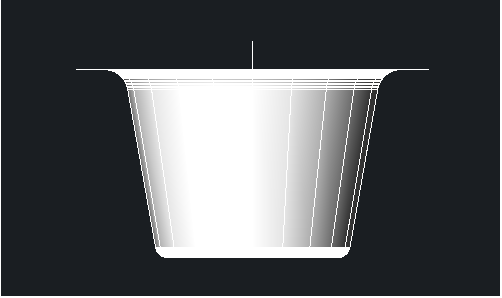

9.     然后上色后的效果圖如下：
