CAD修剪和延伸的基本操作

在CAD制圖中，修剪命令使用頻率極高，而延伸命令與其效果相反，可以直接按下shift鍵對兩者進行相互轉換。但是對一些新手來說這兩個命令還是比較陌生的，下面就來詳細講解一下。

修剪和延伸的基本技巧是選擇，首先要選擇修剪、延伸邊界，也叫切割對象，就是選擇作為修剪和延伸的基準對象，然后選擇被修剪或延伸的對象。

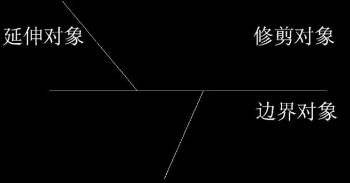

以上圖為例，執行基本操作：

1.輸入TR命令，按下空格；

2.點選上圖中橫線作為基準對象后回車；

3.點擊修剪對象的上半部分，完成修剪；

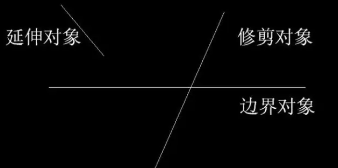

4.按下shift鍵，轉換為延伸命令，單擊選擇要延伸的對象，完成延伸。效果如下：
