CAD繪制螺旋線的步驟
怎樣在CAD中快速繪制螺旋線，下面是我要給大家介紹的一些方法：
1.輸入快捷命令HELIX，我們也可以通過點擊“繪圖”找到“螺旋線”，這樣也可以繪制螺旋線。
2.在繪圖區點擊繪制螺旋線的圓點
3.直接在旁邊輸入底面圓的半徑
4.直接輸入頂面圓的半徑
5.輸入t-回車就可以修改圓圈數
6.輸入圈數后回車
7.直接輸入螺旋圈的高度，enter，完成繪制

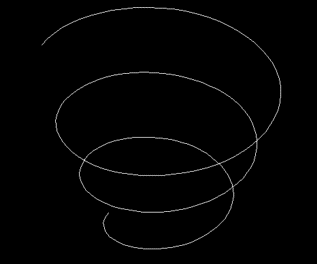

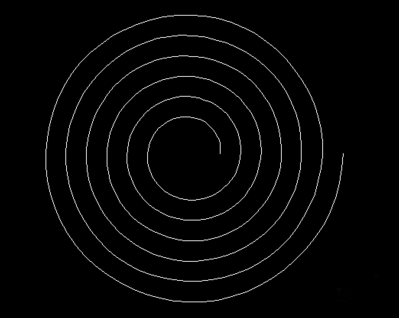

8.繪制完成的效果如下：俯瞰視圖和3d視圖
