CAD怎么辨別圖紙不一樣
在用CAD繪圖時，我們?cè)诔醺宓膱D紙和修改完后的圖紙如何找出的不同。
1.首先，我們打開CAD軟件。

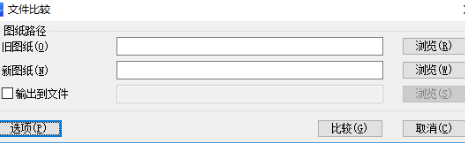

2.我們輸入“FCMP”命令，就會彈出一個“文件比較”對話框。

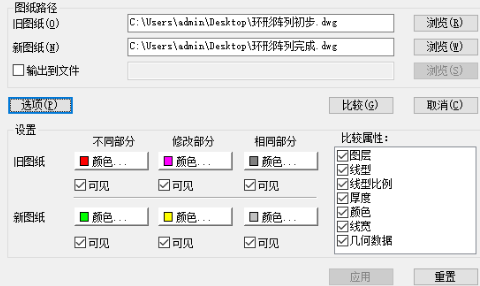

3. 我們分別插入兩張圖紙，點擊“選項”再點擊“比較屬性”，這里我們可以根據自身的要求來勾選。
4.勾選之后，點擊“比較”，就可以看到圖紙的不同了。
