如何更改CAD序號實現遞增

實現CAD的序號遞增對我們繪圖來說是很省時的，因?yàn)檫@樣我們就不用一個個的去標注，下文是操作步驟，希望能幫助到大家！

1.首先，我們打開中望CAD。

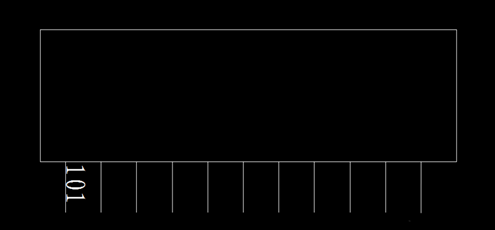

2.我這里用的情景是給元器件的管腳編號，如下圖：

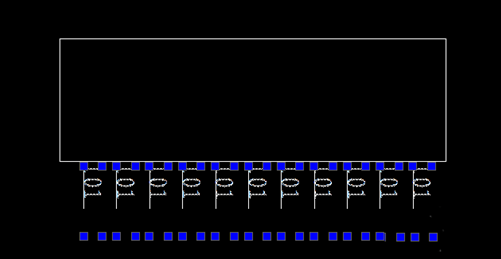

3.我們先將文字陣列，然后選中文字，點擊陣列工具。

4.這時我們需要確定整列方向和數量，我需要1行多列，所以x=1,y=11。選擇整列的距離，我需要陣列的距離就是兩個管腳之間的距離，全部設置完成，點擊確定，就可以得到陣列效果。

5.最后，選中所用想要更改序號的文字，輸入TCONUT（自動編號命令），選擇方向；

6.以這個例子來講，選擇Y方向。輸出起始值，和遞增值，想讓編號從101開始往后依次加1，所以，輸入101,1。選擇覆蓋，輸入字母O，點擊確定，即可看到所有文字被替換。
