CAD長方體的繪制技巧
在CAD繪圖軟件中，用斜二測方法繪制長方體，大家知道怎么繪制嗎？
1.首先，我們打開CAD軟件。
2.我們先繪制一個長為600，高為200的長方體。
3.打開等軸平面，在等軸測捕捉命令行輸入ds。

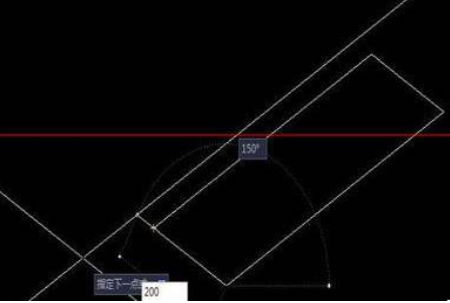

4.然后，我們開啟正交按F8在命令行輸入600，再依次輸入200，輸入600，這樣我們的平面矩形就繪制出來了。

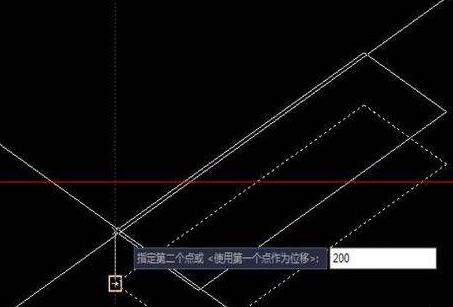

5.在命令行中輸入CO，然后選擇整個矩形，取消正交按F8，光標垂直在輸入高度200。

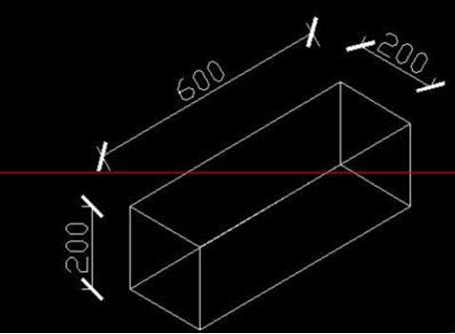

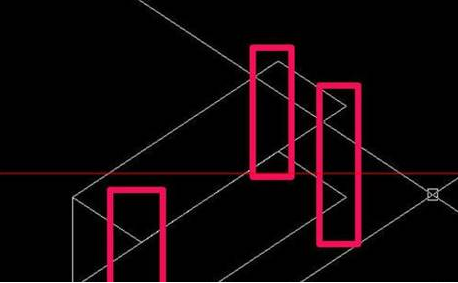

6.然后把其余3個用直線鏈接起來，如圖下所示。
7.這樣一個長方體就這樣制作出來了。
斜二測方法繪制圖形相對來說力較復雜，現在我們繪制實體圖形可以直接在CAD找到繪圖實體就可以了。
