CAD旋轉的快捷鍵

1.命令格式

命令行：Rotate（V）

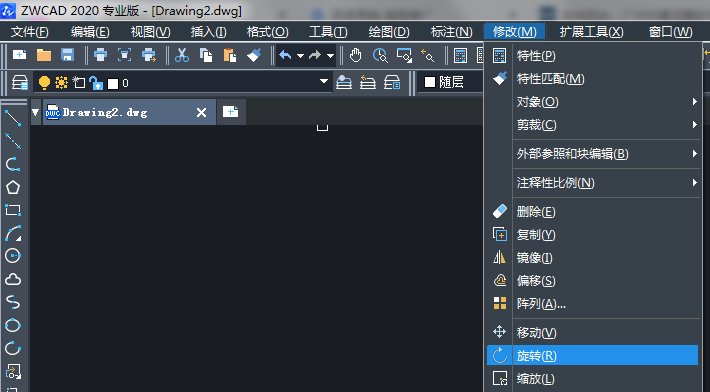

菜 單：[修改]→[旋轉（R）]

工具欄：[修改]→[旋轉]
通過指定的點來旋轉選取的對象。

2.操作步驟

各項提示的含義和功能說明如下：

旋轉角度：指定對象繞指定的點旋轉的角度。旋轉軸通過指定的基點，并且平行于當前用戶坐標系的 Z 軸。

復制(C)：在旋轉對象的同時創建對象的旋轉副本。

參照(R)：將對象從指定的角度旋轉到新的絕對角度。

3.注意事項

對象相對于基點的旋轉角度有正負之分，正角度表示沿逆時針旋轉，負角度表示沿順時針旋轉。
