CAD設計中心及其作用

1.命令格式

命令行：Adcenter

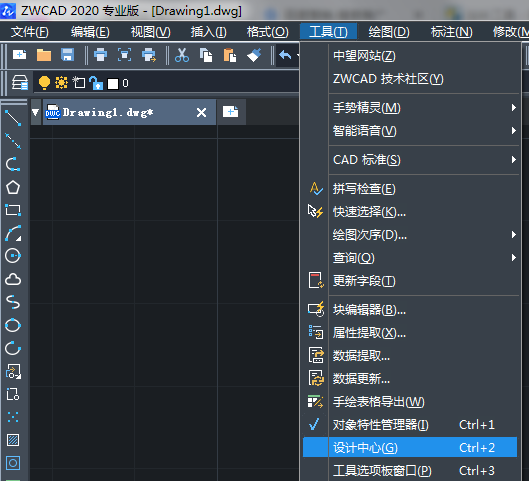

菜 單：[工具]→[設計中心（G）]

工具欄：[標準]→[設計中心]

中望CAD的“設計中心”為用戶提供一個方便又有效率的工具，它與Windows資源管理器類似。利用此設計中心，不僅可以瀏覽、查找、預覽和管理中望CAD圖形、塊、外部參照及光柵圖像等不同的資源文件，而且還可以通過簡單的拖放操作，將位于本地計算機或“網上鄰居”中文件的塊、圖層、外部參照等內容插入到當前圖形。如果打開多個圖形文件，在多文件之間也可以通過簡單的拖放操作實現圖形的插入。所插入的內容除包含圖形本身外，還包括圖層定義、線型及字體等內容。從而使已有資源得到再利用和共享，提高了圖形管理和圖形設計的效率。

2. 注意@

1）當處于“文件夾”和“打開的圖形”選項卡時，整個窗口分為兩部分，樹狀圖（左側）和內容區域（右側）。

2）通過在樹狀圖或內容區域中單擊鼠標右鍵，可以訪問快捷菜單上的相關內容區域或樹狀圖選項。
