CAD如何調整線型

我們在使用CAD進行繪圖時，由于線型比例過大或過小的原因，會遇到虛線、點劃線、中心線、帶文字等特殊線型顯示為實線，沒有看到明顯的斷開點或者帶文字線型沒有看到文字。遇到這種情況，首先在命令行中輸入re，重新生成模型，如果虛線還是顯示為實線，以下幾種方法將幫你解決。

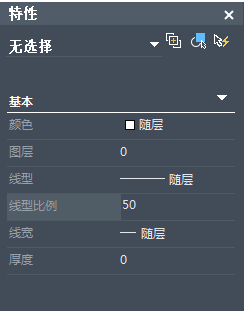

1.CH（對象屬性）

選中虛線，在命令行中輸入“CH”，彈出“特性”窗口，在線型比例后輸入數值，虛線會發生相對應的變化。我們可以邊調整數值邊看虛線，直到虛線顯示理想的結果。這種方法的缺點是只能調整選中虛線的比例。

2、LTS（LTSCALE）（全局線型比例因子）

這種方法無需選中虛線，在命令行中輸入LTS，按命令行提示輸入比例因子即可。所有的虛線都會發生變化。

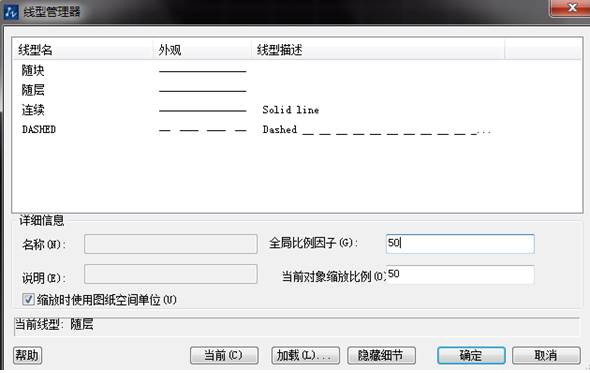

3、線型管理器

點擊【格式】|【線型】，彈出“線型管理器”窗口，選擇虛線，修改全局比例因子，點擊“確定”即C。
