CAD如何快速繪制螺母？

螺母是我們經常用到的配件，那我們該怎么去繪制它呢？下面我給大家介紹用拉伸命令來繪制螺母。

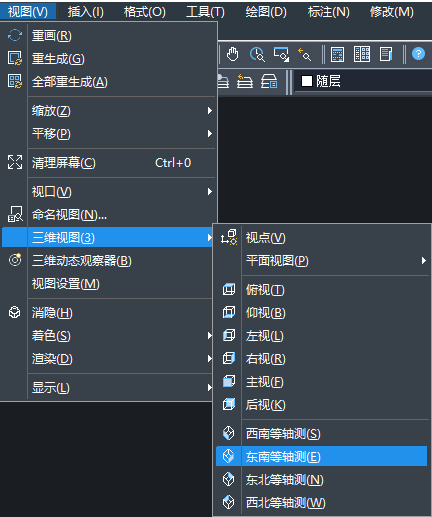

1.首先，我們將視圖轉換到三維的東南測角。

2.為了作圖方便我們在CAD最下面的工具欄中打開“正交”和“對象捕捉。

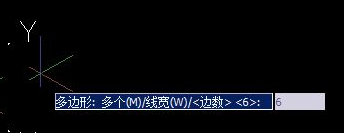

3.然后選擇“正多邊形命令”，輸入“6’，“內切于圓”選擇正六邊形。

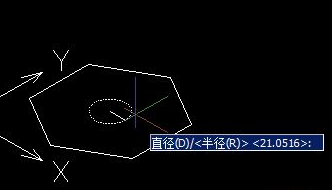

4.拉出一個合適大小的正六邊形，選擇畫圓工具，選擇以正六邊的中心為圓心，畫一個略小的圓形。

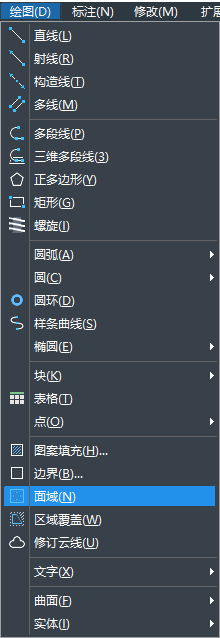

5.打開最上端的“繪圖”點擊“面域”，將正六邊形和圓建立為面域。

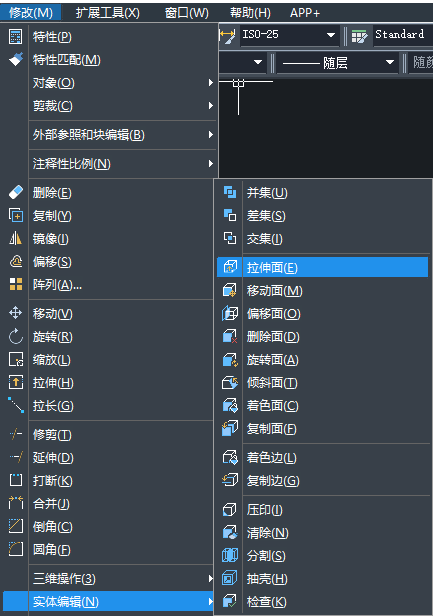

6.點擊最上面工具欄的“修改”點擊“實體編輯”再點擊“拉伸面”。

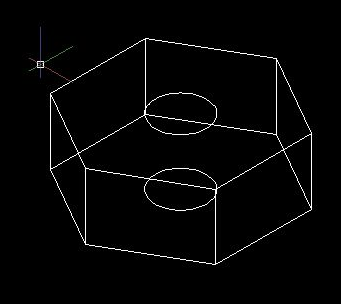

7.將正六邊形和圓拉伸高度設為“20”，角度為0.高度可以根據正六邊形的大小而決定。

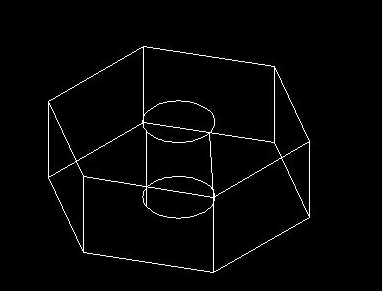

8.中心的兩個圓用直線連上；這樣螺母就用拉伸面命令繪制出來了。
