CAD標注角度有什么技巧？

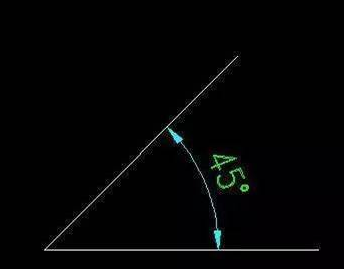

我們在使用CAD打開角度標注命令時習慣性地會選擇形成夾角的兩條邊然后標注出兩角之間的角度，而且常見的是銳角，如下圖，那如果我們要標注鈍角該怎么辦呢？
1.我們輸入角度標注命令DAN，如下圖：
2.在這里我們不用選擇，直接回車也就是“指定頂點”。
3.我們按提示分別指定角的頂點、指定角的第一個端點、指定角的第二個端點。
4.這樣就完成標注了，同樣的一個圖形不再標注出45°而是標出鈍角315°，效果如下圖：
