CAD如何覆蓋其它圖形呢？

我們可以使用wipeout命令創建一個塊面，來遮蓋其他圖層的，在CAD中，一個圖形如何整體覆蓋其他圖形呢？我們?cè)贑AD繪制的圖形時，往往是以線條形式繪制，不可能實現整體整面覆蓋的功能。下面我們就通過舉例來介紹，希望能幫助到小伙伴們！

1.首先，我們打開CAD軟件。

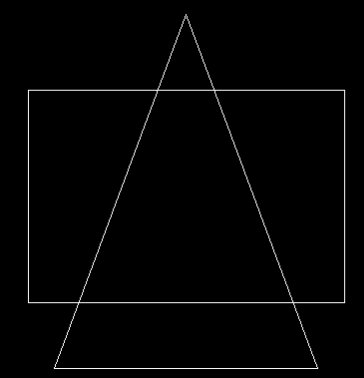

2.下圖是一個三角形和矩形。我們需要將三角形覆蓋矩形，就得構造出一個三角形的面來覆蓋矩形。

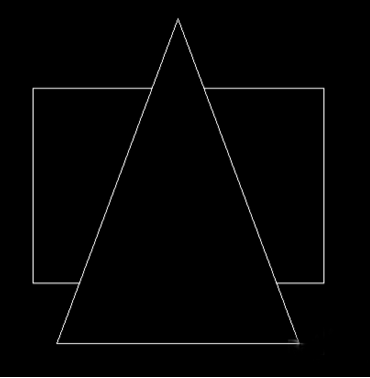

3.我們用wipeout命令創建一個整體覆蓋面，在命令欄中輸入wipeout,回車，將三角形重新繪制一遍。效果如下圖：

4.輸入 wipeout回車 F 回車 off/on 可關閉 或打開wipeout 繪制的線段。繪制圓形的圖層可wipeout功能采用多線段繪制，放大縮小就可以了。

ps：

1.如果想用矩形遮蓋三角形方法也是一樣的。

2.多重wipeout圖層可選擇前置后置調節。
