問題描述
在CAD中，使用填充功能時系統沒有提示錯誤，但不顯示填充對象。
問題原因
CAD中的【FILLMODE】系統變量，是用來指定是否填充圖案，二維實體以及寬多線段的變量，如果該變量設置不正確將無法進行填充。
CAD中，當視點不在平面上的情況出現時，當然就看不到填充圖形。
解決方法一
打開CAD命令行，輸入【OPTIONS】命令，按enter鍵確認執行。

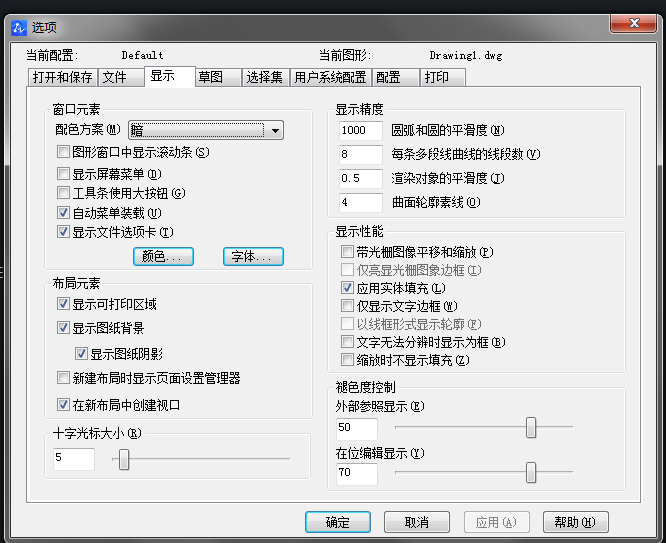

系統彈出【選項】對話框，此時切換到第三個選項卡【顯示】，在對話框右側找到【顯示性能】組合框中，再勾選【應用實體填充】復選框。點擊確定完成設置。
解決方法二
打開CAD命令行，輸入【FILLMODE】命令，按enter鍵確認執行。
我們看到命令行出現系統提示： 輸入 FILLMODE 的新值 <0>: 用戶此時輸入【1】，按enter鍵確認即可解決問題。
解決方法三
打開CAD命令行，輸入【VIEW】命令，按enter鍵確認執行。

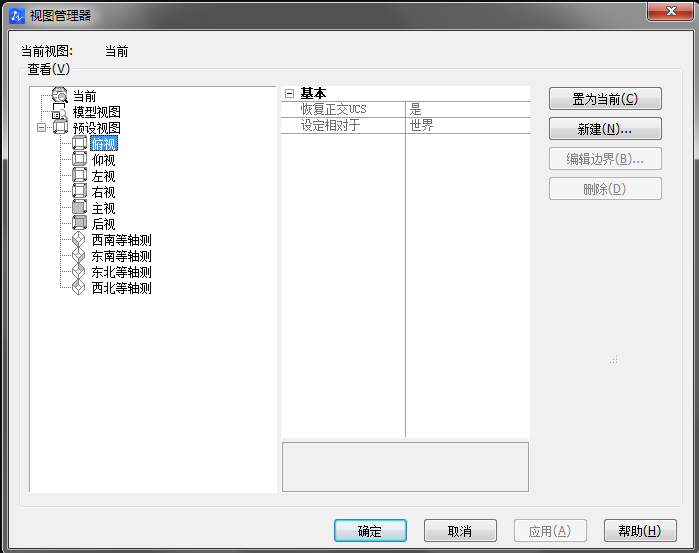

如圖彈出了視圖管理器對話框，此時用戶在對話框左側找到并點擊【俯視】。
再然后點擊【確定】關閉對話框就解決問題了。
