CAD角度設置技巧
CAD繪制相對角度技巧：
我們在CAD的繪制時，有時候會要輸入相對于上一條直線的角度，我們已知直線長度時，除了旋轉和手動的計算這兩個方法外，還有沒有其他的辦法呢？

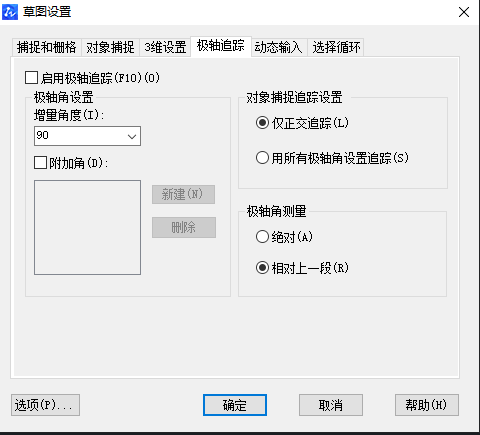

1.我們打開草圖設置，再把極軸角設置相對于上一段。

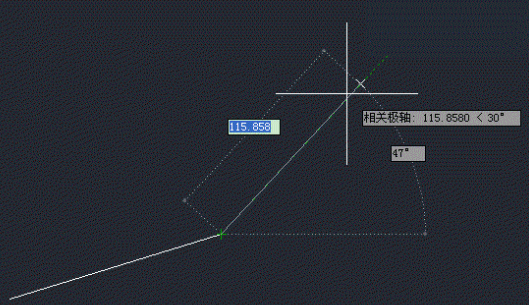

2.我們在繪圖時，把極軸、對象捕捉、對象追蹤、DYN（即 動態輸入）全打開，畫第二條線的時候，我們就能看到相關的極軸的值。有了方向后，用方向距離輸入法，輸入長度即可，我們可以看下圖的例子。
