CAD中遞延切點的含義及作用

遞延切點在CAD中怎么用？

1.遞延切點就是能捕捉到圓弧、圓、橢圓、橢圓弧、多段線或樣條曲線的切點。當正在繪制的對象需要捕捉多個切點時，將自動打開“遞延切點”捕捉模式?？梢杂盟L制與圓弧、多段線弧或圓相切的直線或構造線。

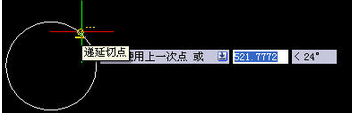

2.兩個不相交圓，要建立圓上的t線連接，就好像是自行車鏈條一樣，就要使用到遞延切點的方法。在使用遞延切點時，先打開了“對象捕捉”功能，然后在切點捕捉時先選圓或弧，然后可以拖動確定線的端點，拖動時線會繞著圓或弧轉，如下圖所示：

3. 當將垂足與其他選項同時作為固定捕捉選項時，先確定起點后，垂足是可以優先的，當然前提是光標位置接近于垂點位置，但遞延垂足則不會優先，通常不出現提示。
