CAD的Wblock命令怎么用
Wblock命令： 也就是CAD中的寫塊工具，作用是把目標對象保存到文件中或將塊轉換為文件格式保存。
在CAD中，我們對比較大的一些圖形文件進行清理操作的過程中，一般的做法就是使用cad中的Purge清理命令進行，其實cad還為我們提供了一個更有效地進行清理圖形的命令，這個命令就是Wblock了。
使用方法：

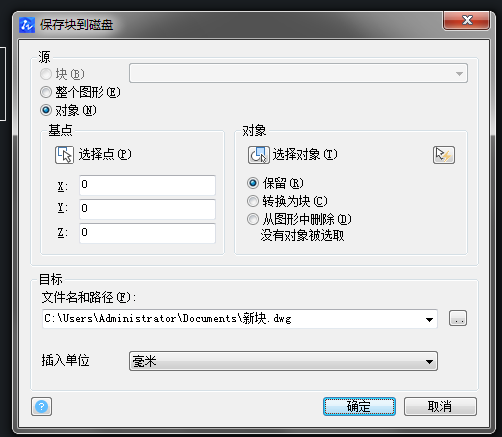

打開CAD命令行輸入：Wblock 此時系統彈出一個寫塊對話框。
現在你可以看看新圖形文件的屬性中，大小一項是不是減小了很多？需要注意的一點是寫塊的時候對于源的選擇問題，寫塊對話框將會顯示出不同的默認設置，是基于用戶是否選定了執行對象、是否選定了單個塊或選定了非塊的其他對象等情況進行判斷的。
另外還需要注意：如果當前CAD中的FILEDIA系統變量被設置為0的情況下，那么這時你在命令提示中輸入 -Wblock ，系統將會顯示出命令行提示，而不是你想要的寫塊對話框，這個問題的解決的方法，只需要把FILEDIA的值修改為1即可。
