CAD塊數量得知技巧
CAD設計圖是由許多塊組成的，我們?nèi)绾文芸焖僦牢覀冇玫膲K的數量和形狀？有的CAD版本有設計中心可以直接看，但是有些又沒有，本文件給大家介紹幾種方法，希望能幫助到大家！
第一種：是查看圖形之中所有塊的數量。我們可以直接“ctrl+A”全選圖形，然后在屬性欄中就可以看到，全部下面顯示有幾個圖形，下拉菜單中直接可以看到有幾個圖塊。如果沒有屬性欄，中望CAD是“ctrl+1”彈出。

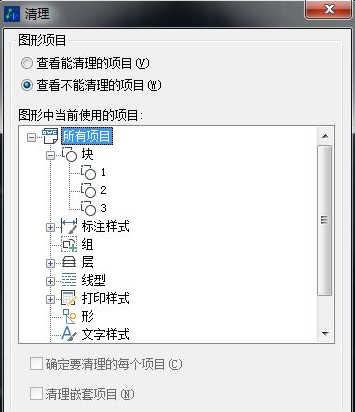

第二種：是輸入清理命令符“pu”進入清理面板，不僅可以切換查看有幾個圖塊，還可以看到那些可以清理。

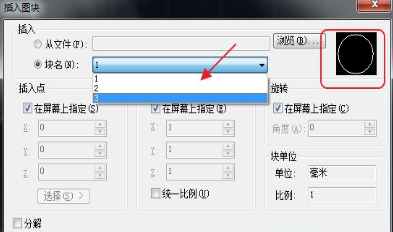

第三種：是最實用的也是最常用的。我們可以使用CAD的插入命令“I（insert）”。這時，面板會提示從文件還是塊名。我們可以點擊塊名，下拉菜單不僅有名字，右邊還有預覽區域，可以直接看到塊的形狀。所以這個命令對于我們來說是最實用的了。
