CAD填充時如何使文字不被填充？

我們?cè)?a href="http://www.theweddingtailors.com/" target="_blank">中望CAD繪圖過程中，我們可能會遇到這樣的問題：繪制圖形填充后，發現圖形填充好了，但是標注和文字也被覆蓋了，我們需要把覆蓋的文字和標注顯示出來，該怎么去設置呢？

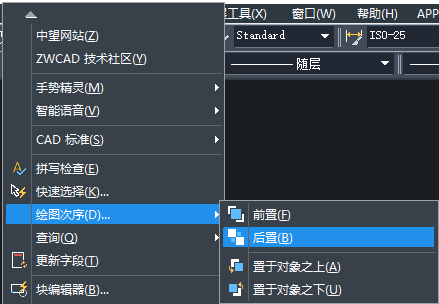

1. 我們?cè)诮缑鏅谡业健疤畛洹秉c(diǎn)擊，將填充繪圖順序后置，或者點擊文字和標注，讓它們位置前置，這樣填充就不會覆蓋文字和標注了。

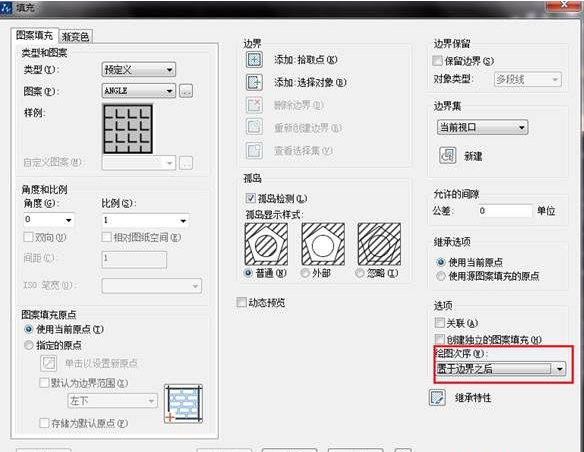

2. 一樣是將填充的位置調后，但是我們可以在填充的時候就直接選擇填充在對象之后；打開填充對話框，將繪圖次序選擇“置于邊界之后”。

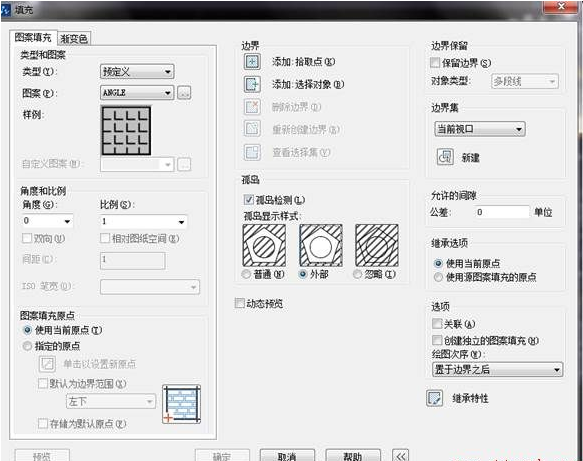

3. 那如果我們發現由于填充的圖案太密集，文字和標注前置也還是看不清，有種被覆蓋的感覺。所以我們可以在填充的時候就把文字和標注排除在外。我們輸入命令H進入填充面板，打開孤島監測，選擇外部填充，這樣CAD就會監測到文字和標注的存在，填充的時候就不會覆蓋到了。
