CAD初學者教程：檢驗標注使用技巧

檢驗標注的介紹：

我們?cè)趧傞_(kāi)始學CAD軟件時，不知道如何去使用標注檢驗這個功能，檢驗標注主要用于裝配工藝中的一種標注形式，該尺寸對于裝配工藝中需要滿足的條件如標注尺寸公差要在指定范圍內，且檢驗率要滿足的頻度等等，檢驗標注使用戶可以有效地檢查所制造的部件的頻率，以確保標注值和部件公差位于指定范圍內。本文就給小伙伴們舉例介紹它的用法，希望能幫助到大家！

1.首先，我們打開中望CAD軟件。

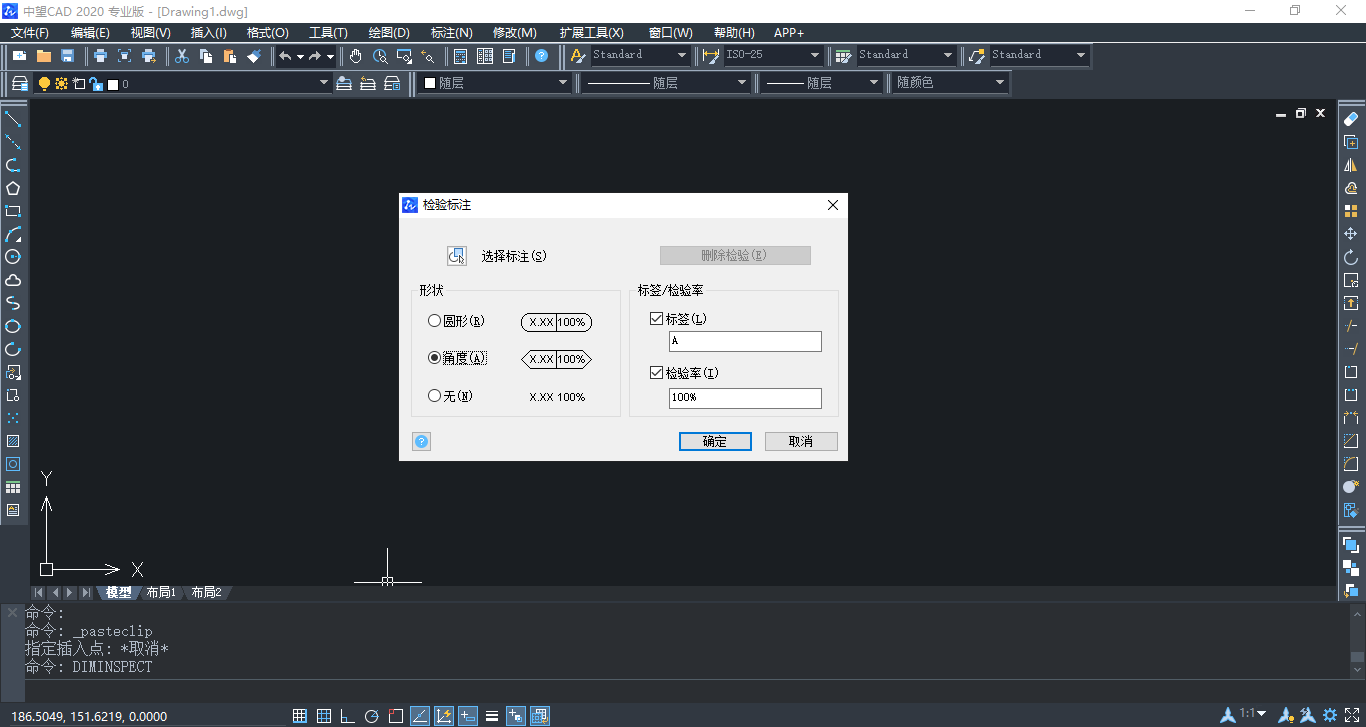

2.我們輸入【DIMINSPECT】命令，打開如圖所示的“檢驗標注”對話框。

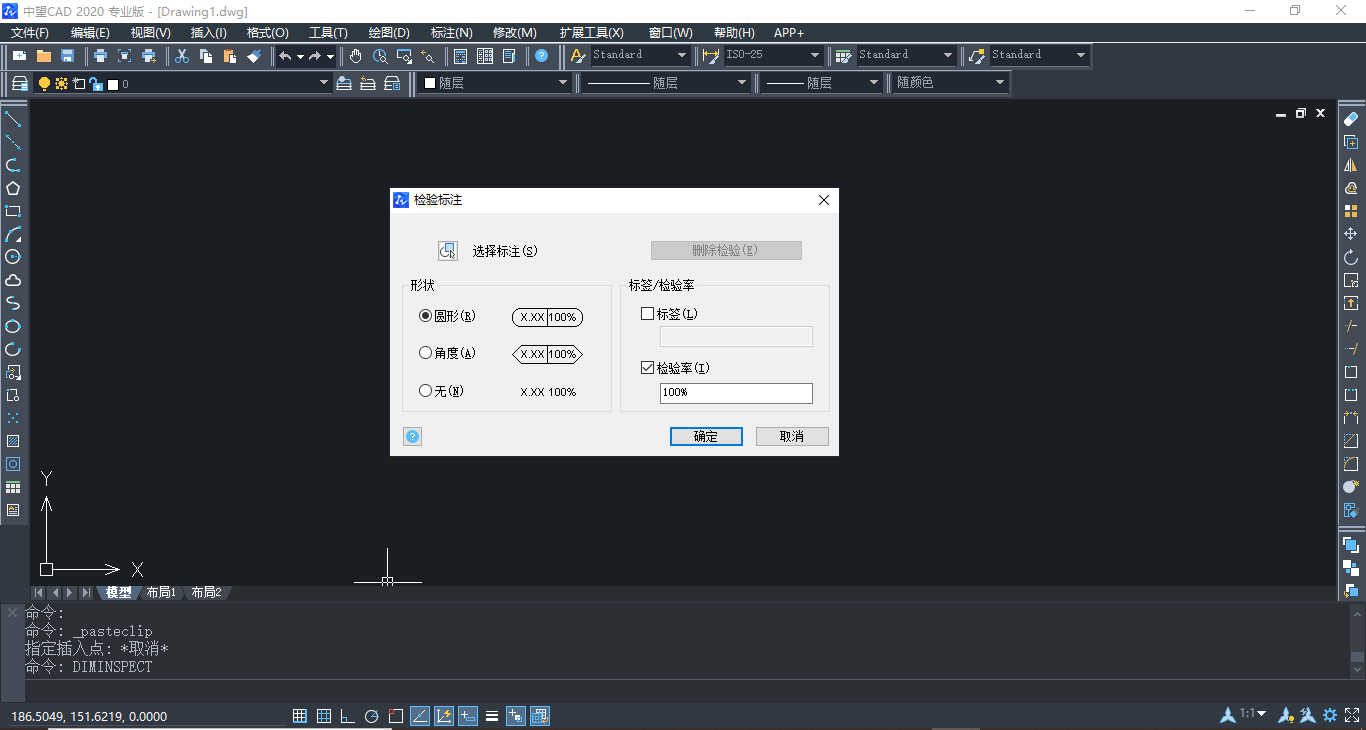

3.在“形狀”參數欄中選擇線框類型；在“標簽/檢驗率”參數欄中指定所需的選項，選中“標簽”復選框， 然后在文本框中輸入所需的標簽；選中“檢驗率”復選框，然后在文本框中輸入所需的檢驗率。

4.我們單擊“確定”按鈕。

小提示：可以將檢驗標注添加到任何類型的標注。檢驗標注的當前值顯示在特性選項板的“其他”下。這些值包括用于控制邊框外觀以及標簽和檢驗率值的文字的特性。
