CAD初學者教程：如何繪制長方體和圓錐體

我們?cè)贑AD中設計樓房構造圖或者說設計一些生活用品時，可能也會比較經常要繪制長方體或者圓錐體，本文將給大家介紹如何繪制長方體和圓錐體，希望能幫助到大家！

長方體繪制步驟如下：

1.首先，我們打開中望CAD軟件。

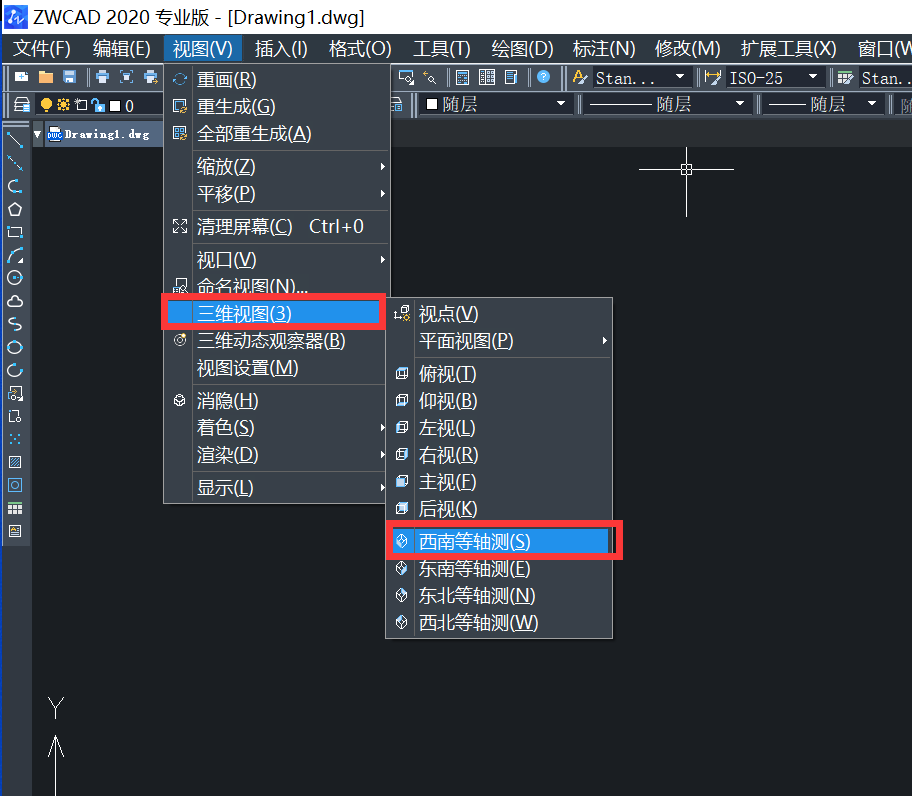

2.我們點擊“視圖”再點擊“三維視圖”點擊“西南等軸測”，我們需要將當前視圖切換到西南等軸測視圖。

3.然后，我們?cè)诿钚休斎階I_BOX并回車，根據命令行的提示創建長方體表面。

4.命令行操作如下圖：

設置相關參數如下

長方形長度120，

方體寬度100

長方體高度150

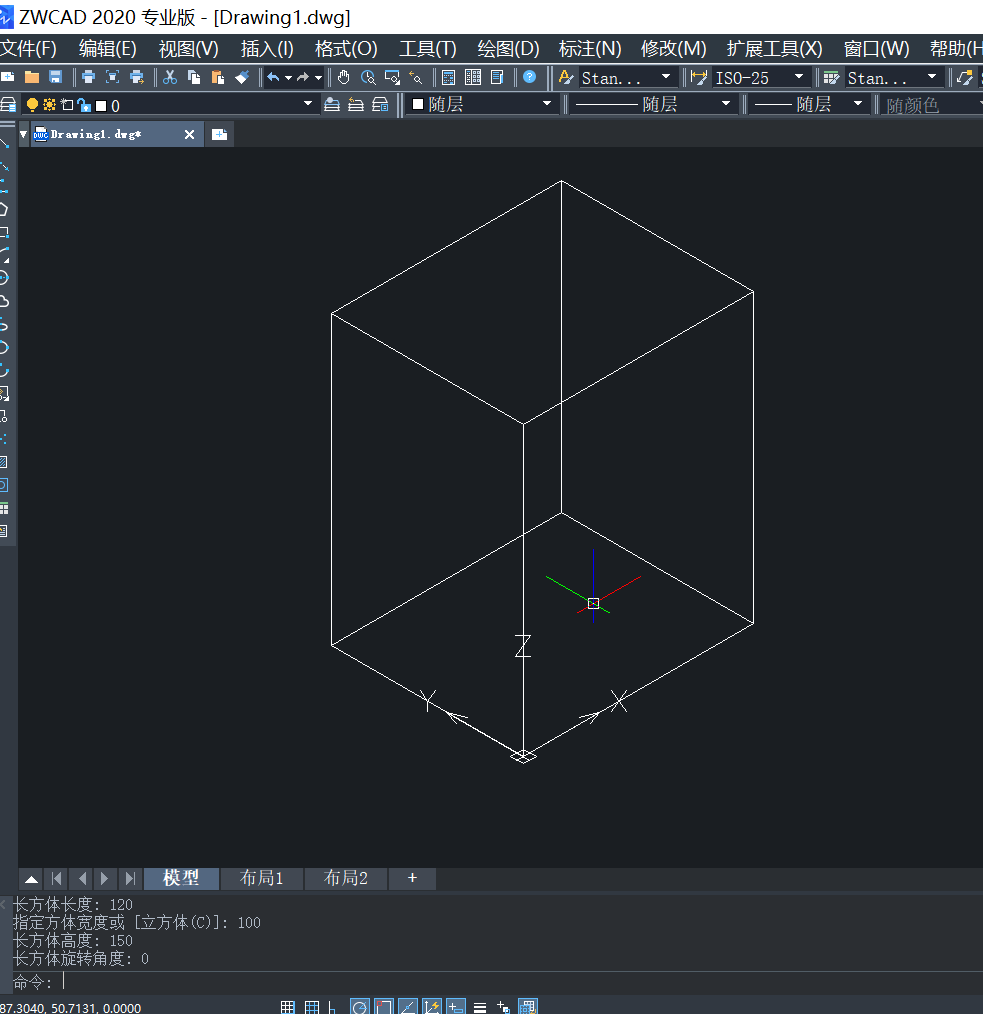

5.長方體創建成功！

圓錐體繪制步驟如下：

1.首先，我們打開中望CAD軟件。

2.我們點擊“視圖”再點擊“三維視圖”點擊“西南等軸測”，我們需要將當前視圖切換到西南等軸測視圖。

3.在命令行輸入AI_CONE并回車，根據命令行提示進行繪圖。

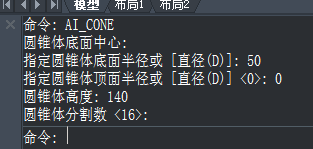

4.命令行操作如下圖：設置圓心、圓錐體底面半徑、圓錐體高度、及圓錐體分割的數量等相關參數。

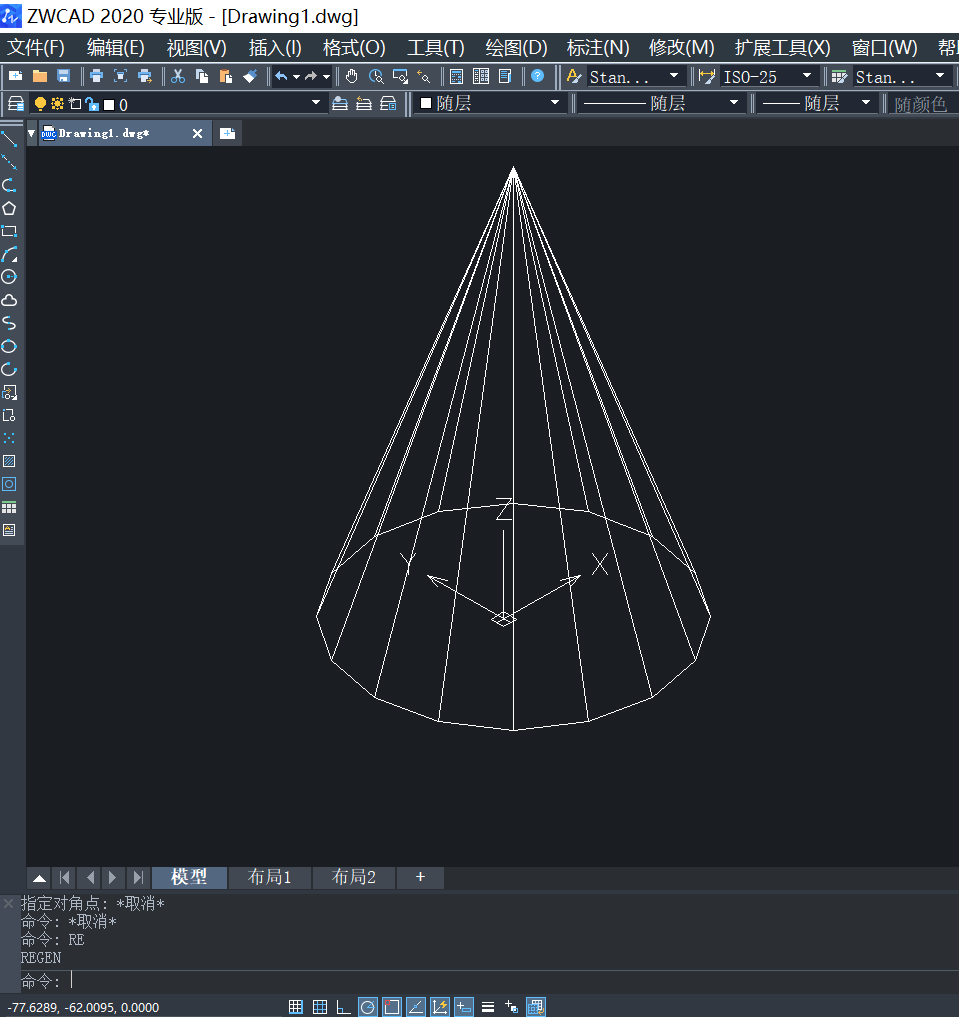

5.這樣圓錐就繪制完成了！
