CAD檢驗標注可以使用戶有效地傳達應檢查制造的部件頻率，以確保標注值和部件公差處于指定范圍內。檢驗標注由邊框和文字值組成，檢驗標注的邊框由兩條平行線組成，末端呈圓形或方形。文字值用垂直線隔開。檢驗標注最多可以包含三種不同的信息字段：檢驗標簽、標注值和檢驗率。那如何添加檢驗標注我們今天來學習一下，具體步驟如下：

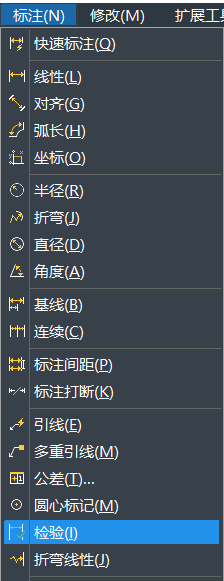

1.首先打開CAD軟件，單擊CAD“標注”工具欄中的“檢驗”按鈕，或在命令欄中輸入【DIMINSPECT】命令，打開如圖所示的“檢驗標注”對話框。

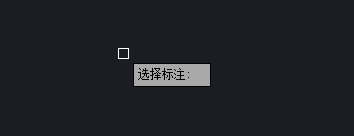

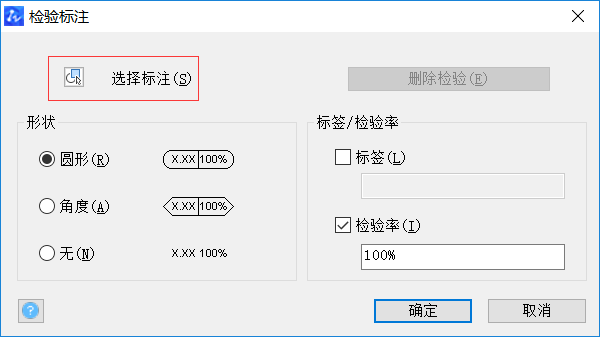

2. 在“檢驗標注”對話框中單擊“選擇標注” 按鈕，然后在圖紙中選擇一個尺寸標注，按【Enter】鍵返回到“檢驗標注”對話框。

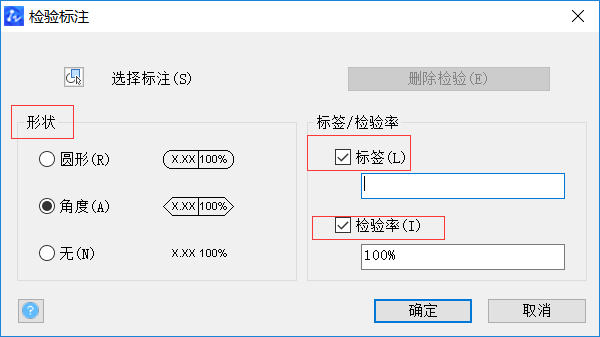

3. 在“形狀”參數欄中選擇線框類型；在“標簽/檢驗率”參數欄中指定所需的選項，選中“標簽”復選框， 然后在文本框中輸入所需的標簽；選中“檢驗率”復選框，然后在文本框中輸入所需的檢驗率。


4.單擊“確定”按鈕。

注：可以將檢驗標注添加到任何類型的標注。檢驗標注的當前值顯示在特性選項板的“其他”下。這些值包括用于控制邊框外觀以及標簽和檢驗率值的文字的特性。

 以上是關于在CAD中如何添加檢驗標注的方法分享，操作步驟不難，相信大家都能學習這個知識點。
