CAD軟件中提供了多種方法插入CAD圖塊，最常用的是插入，可以插入當前圖中的圖塊或某個DWG文件作為圖塊，如果要在當前圖中插入其他圖中的圖塊，大家比較常用的方法可能是打開另一張圖，從那張圖中復制到當前圖中。其實，在實際進行CAD繪圖的過程中，也可以不用打開另一張圖也可以插入圖塊，并可以將常用的CAD圖塊保存到工具選項板中，之后可以任意調用。

一、CAD軟件直接插入其他圖中的CAD圖塊

按CTRL+2打開設計中心，在左側的文件夾列表中瀏覽到有所需圖塊的圖紙，可以是打開的圖紙，也可以直接到文件夾中瀏覽未打開的圖紙。

點擊圖紙名前的加號展開圖紙數據，點圖塊前的加號展開顯示圖紙中的圖塊。右側的窗口中就可以顯示圖紙中所有的圖塊，在頂部工具欄可以改變圖塊的顯示方式。

CAD中怎么將一張圖紙中的塊插入到另一張圖紙中？（不用復制粘貼）在右側的窗口中找到你要插入的圖塊，點右鍵插入或直接拖入到當前圖中，即可。設計中心就是CAD中內置的資源管理器，可以查看圖紙中的圖塊及各種格式數據，也可以將這些數據插入或復制粘貼到當前圖中。

二、先將圖塊添加到工具選項板，然后在CAD工具選項板中插入

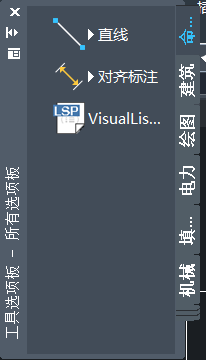

在設計中心中還可以選中某張圖紙中的多個CAD圖塊，右鍵，創建工具選項板，或拖動到現有的工具選項板（CTRL+3）中。工具選項板就象一個圖庫管理器，將圖塊添加到工具選項板后，就可以在任意一張圖紙中插入里面的圖塊。如下圖所示：

工具選項板中提供了一些樣例圖庫，但這些圖庫可能并不是我們需要的，我們可以將自己經常使用的圖塊添加到工具選項板中，定制自己的圖庫。

在實際的CAD繪圖過程中，如果需要將其他圖紙的中的CAD圖塊插入到自己的CAD軟件中，可以參考上述操作，這樣可以一定程度上提高使用CAD繪圖的效率。
