CAD畫向日葵的步驟

在使用CAD過程中，不斷積累畫圖技巧有助于大家CAD制圖的水平，那么大家是否知道如何用CAD畫一朵向日葵呢，今天給大家分享一個畫向日葵的教程，具體如下：

1.打開CAD，用【圓：C】命令，畫一個R=10的圓。

命令: C，IRCLE

指定圓心或者：（隨便選一點）

指定半徑或 [直徑(D)]: 10

2.用【偏移：O】命令，把圓往外偏移3mm，做個輔助圓.

命令: O（OFFSET）

指定偏移距離或 :  3

選擇需要進行偏移的對象，或 [退出(E)/放棄(U)] <退出>:（選擇R10圓）

指定要偏移一側上的點，或 [退出(E)/多個(M)/放棄(U)] <退出>:（在圓的外面點擊一下）

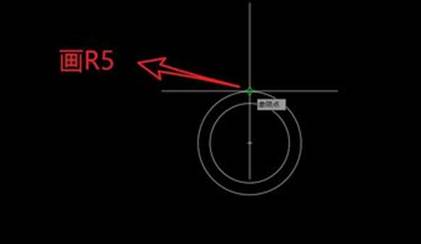

3.以輔助圓頂部象限點為圓心，畫R=5的小圓，如圖

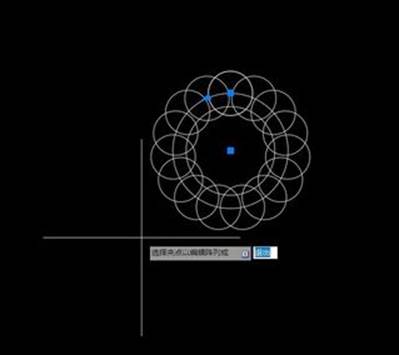

4.用【環形陣列】的命令，以R=10圓心為中心，把小圓陣列15次，如圖

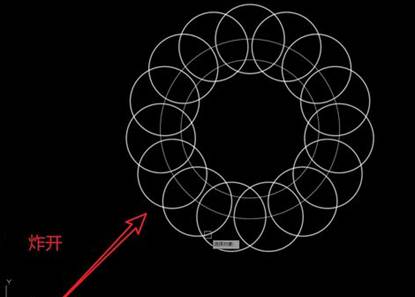

5.用【炸開：X】命令，把陣形圖形炸開，接著再把輔助的圓刪除，如圖

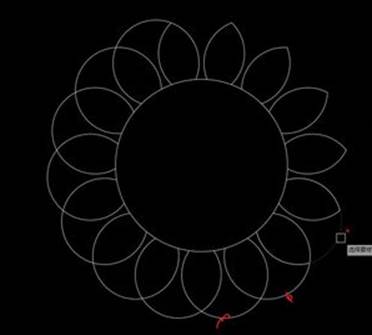

6.用【剪切：TR】命令，把陣列的圓修剪成以下的圖形，如圖

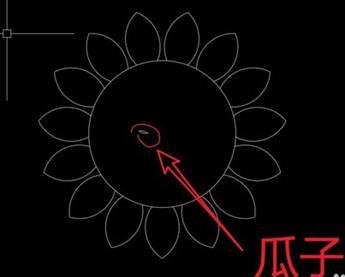

7.用兩條圓弧線，畫成扁狀圖形，像瓜子一樣，把畫好圖形的其中一端點，移動到圓心上，如圖

8.用【環形陣列】命令，以R10的圓心為中心，把瓜子形成陣列圖形，用【復制：co】命令，把瓜子復制在陣列好的圖形間隙中，如圖，再陣列，重復以上步驟，向陽葵便完成了！

以上是關于CAD畫一朵向日葵的方法步驟，過程可能較復雜，但是對大家的制圖技巧有一定的幫助，有需要的小伙伴可以練習一下。
