CAD兩個圖形縮放對齊的方法
使用CAD軟件過程中,當大家需要把繪制的兩個大小不一的矩形縮放對齊時,這兩個矩形是如何縮放對齊的呢,該怎樣操作呢?下面我們來看看CAD縮放對齊是如何實現的吧:

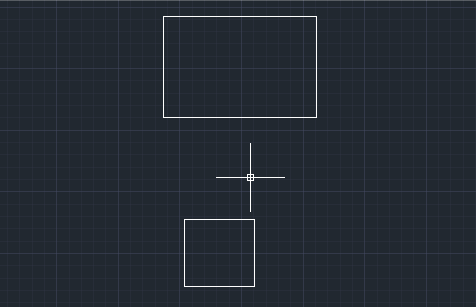

1、在打開的CAD軟件繪圖區域中有兩個大小不一的長方形,但現在需要把上方的長方形置于下方長方形上面,則需要縮小之后放才會更加和諧
2、接著在命令欄輸入對齊命令,則輸入快捷鍵al,即align,如下圖所示:

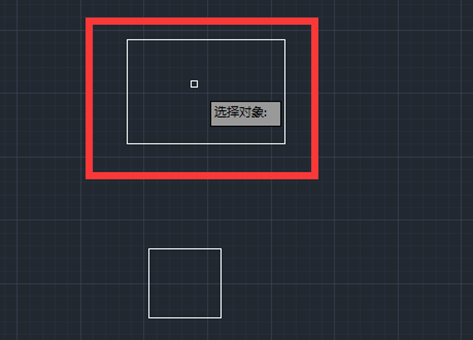

3、然后選擇需要對齊對象,這里選擇上方的長方形:

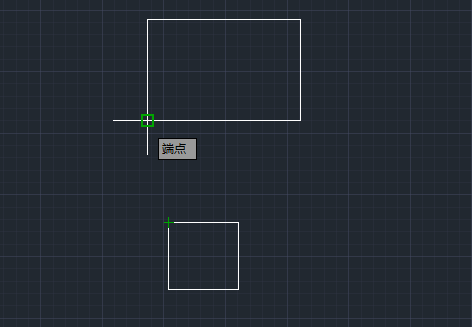

4、根據命令欄提示指定第一個源點,這里先點擊左邊的端點,如下圖所示:

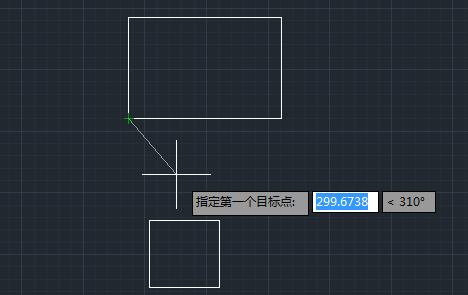

5、指定第一個的目標點后,選擇下方的長方形某一個點,這里點擊左邊端點往里一點:
6、接下來按同樣的方法指定其第二個源點以及目標點,如果還有需要的話可以繼續添加更多源點以及目標點。
7、然后選擇“是否根據對齊點縮放對象”,這里是需要縮放,則點擊是。

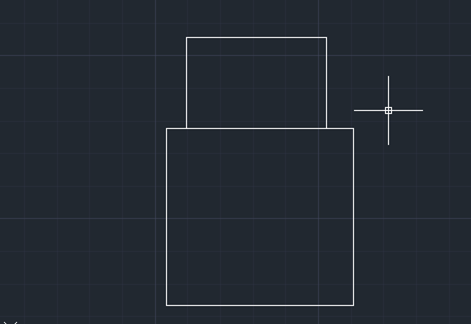

8、最后點擊之后,會呈現立即縮放對齊。如下圖所示:
以上是在CAD中關于縮放對齊的使用方法和步驟,操作較簡單,大家可以嘗試練習一下。
