CAD軟件中從右往左與從左往右的框選有什么區別呢，如何去掉CAD中框選的顏色顯示呢？今天這篇文章我們一起來學習一下吧：

框選是指按住鼠標的左鍵拖動形成一個矩形區域進行對象選擇。為充分對框選功能進行使用，CAD從右往左以及從左往右的框選對應了窗口模式與交叉（窗交）模式。從左往右框選的是窗口模式，圖形中所有的頂點和邊界都在矩形選框區域內才會被選中；從右往左框選的是交叉模式，圖形中有任意一頂點或一邊界在矩形選框范圍內都會被選中。

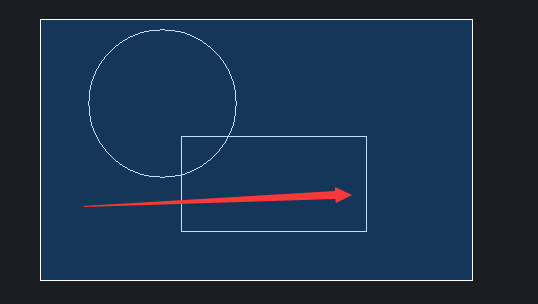

CAD中對于這兩種模式的使用有較明顯的提示：首先，窗口框選邊界是實線，交叉框選邊界是虛線；窗口選框是藍色的，交叉選框是綠色的，如下圖所示;

CAD中從右往左與從左往右框選的不同

CAD中從右往左與從左往右框選的不同

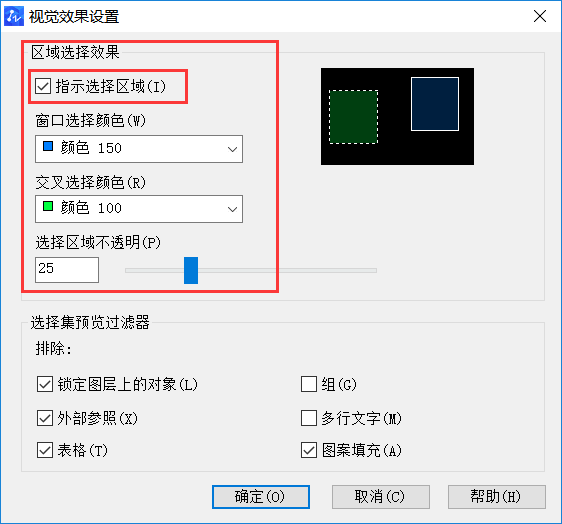

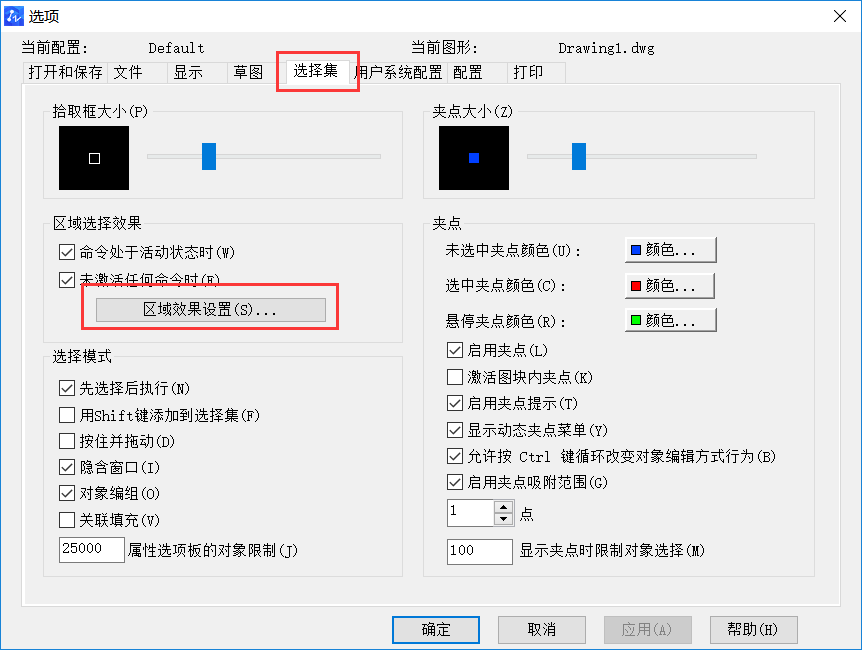

當大家熟悉CAD的使用后，可以設置選框不顯示顏色。步驟如下：在上方點擊選擇【工具】——【選項】，點擊“選擇集”選項卡中“區域效果設置”按鈕，“指示選擇區域”設置取消。如下圖所示。

CAD中從右往左與從左往右框選的不同

CAD中從右往左與從左往右框選的不同
