CAD圓角命令的使用
在CAD中繪制圖形時，有時會使用到圓角命令，那么在中望CAD中圓角命令是怎么實現的呢？接下來為大家演示一下使用圓角命令的詳細步驟：

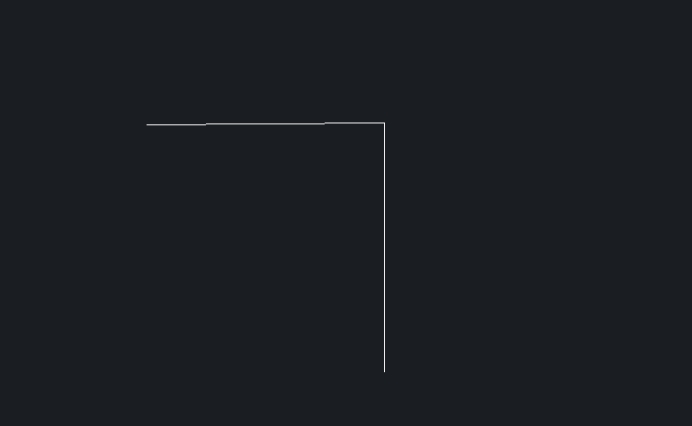

1. 打開我們熟悉的中望CAD，用直線命令畫出一個直角，當然也可以不是直角，角度不限。
2. 點擊CAD編輯器上方的【修改】，找到并點擊【圓角】命令。

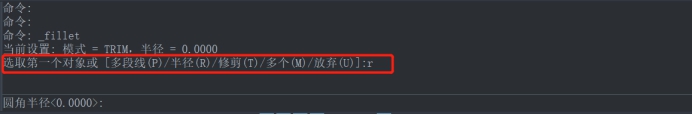

3. 在下方命令欄中輸入r后按空格鍵確定。

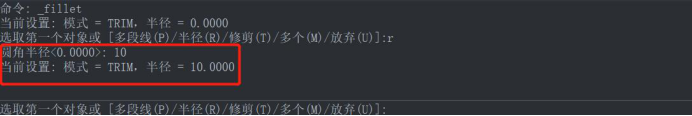

4. 輸入圓角的半徑后按空格鍵確定，此時會提示選擇第一個對象。

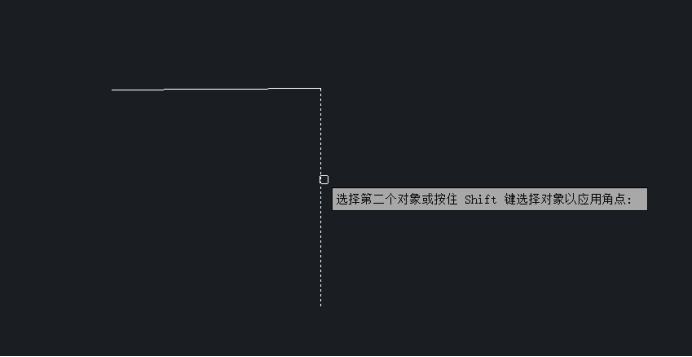

5. 點擊其中一條直線，這時會看到這條直線變成虛線。

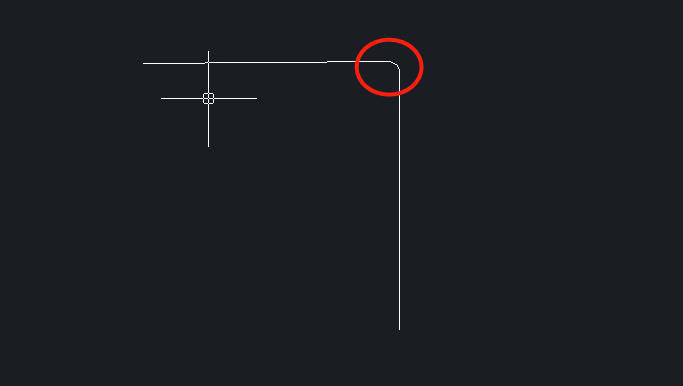

6. 點擊第二條直線，這個時候我們就可以看到直角變成圓角了。
今天這篇文章跟大家分享了在中望CAD中使用圓角命令的方法，希望對大家的CAD使用有所幫助。
