CAD繪制馬桶平面圖實例

使用CAD繪制圖形非常方便，那么如果我們想要繪制一個馬桶的平面圖，該怎么操作呢？接下來將為大家介紹在CAD中繪制馬桶平面圖的詳細步驟，有需要的小伙伴們可以參考一下！

1、首先，打開中望CAD軟件。

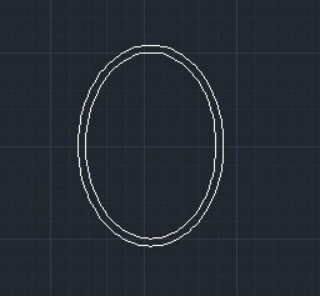

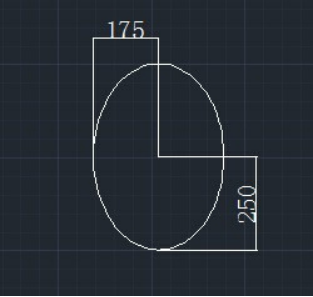

2、點擊【橢圓】命令或命令行輸入【EL】,在視圖中繪制出一個水平軸為175mm,垂直軸為250mm的橢圓；再點擊【偏移】命令，把這個橢圓往內偏移20mm如下圖所示。

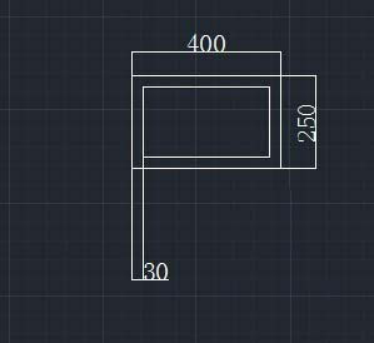

3、利用【矩形】命令（REC）,繪制一個400mmX250mm的直角矩形；再執(zhí)行偏移命令（O），將直角矩形向內偏移30mm.

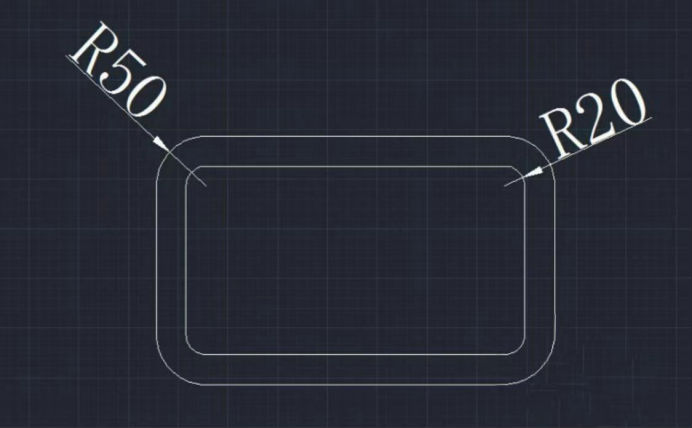

4、利用圓角命令（F），根據命令行提示，選擇“半徑（R）”選項，再輸入半徑為50mm,然后分別選擇外側矩形的二條交叉線進行圓角，用同樣的方法再次設置半徑為20mm,對內矩形進行圓角操作。

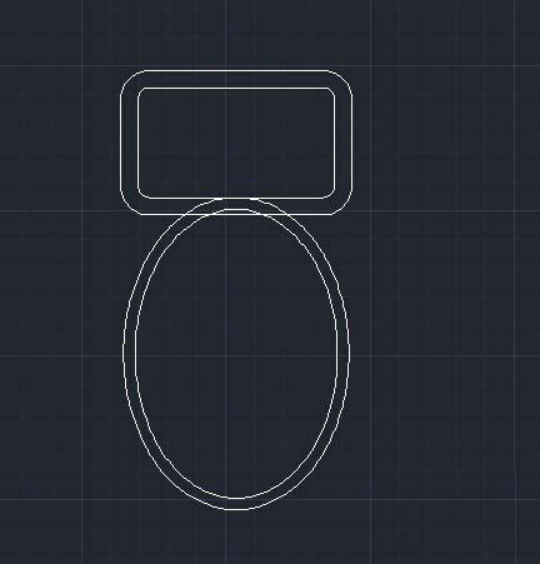

5、利用“移動”命令（M），選擇前面所繪制的二個橢圓對象，再按【F3】鍵對象捕捉模式，捕捉到橢圓上側的象限點作為基點，再捕捉內側矩形的下側水平線段的中點作為目標點。

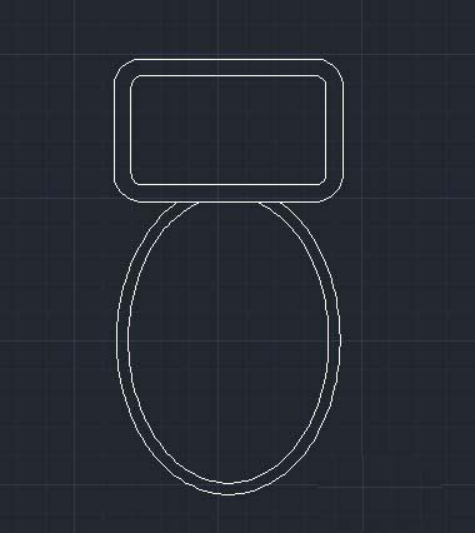

6、利用“修剪”命令（TR），連續(xù)二次按空格鍵，修剪矩形和橢圓相交的橢圓線條。

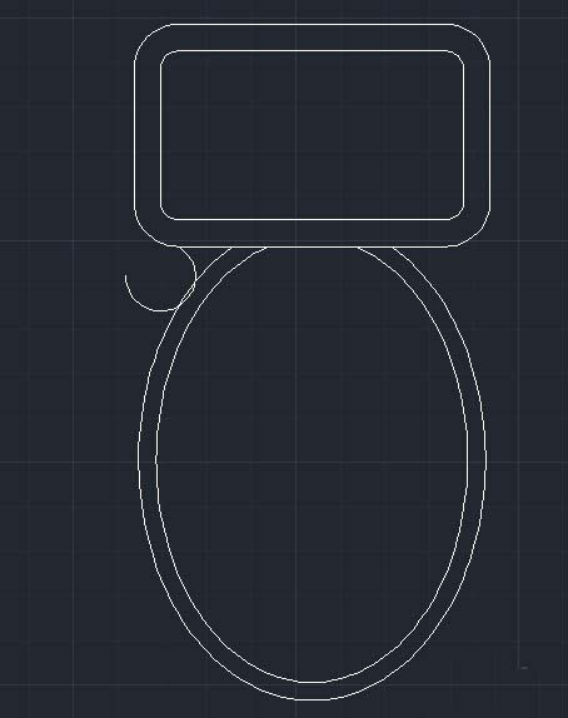

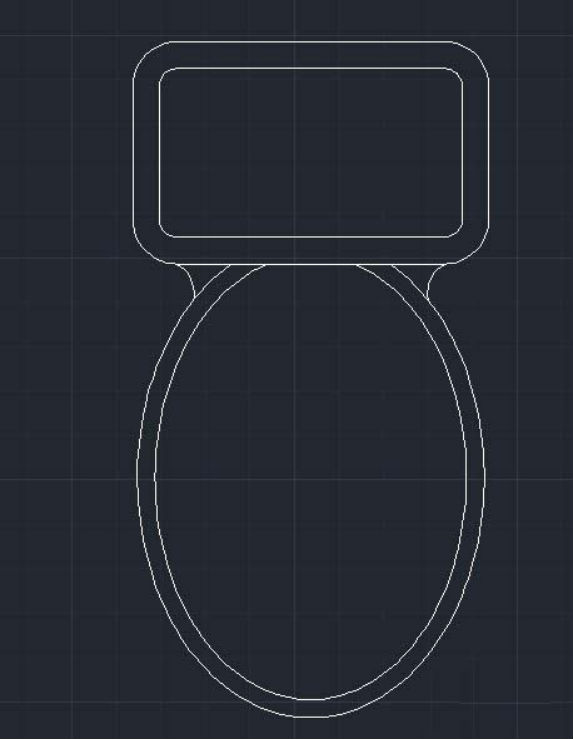

7、利用“圓弧”命令（A），過矩形左下側的點和橢圓上的一點繪制一條弧線，并將多余弧線進行修剪（TR）操作，最后執(zhí)行“鏡像”命令（MI）,將這條弧線水平鏡像到右側，坐便器就繪制完成了。

以上就是CAD中繪制馬桶平面圖的詳細步驟，如果操作一遍不太熟練的話大家可以多練習幾遍，希望可以幫助到大家！
