CAD利用標注的關聯性進行編輯

在CAD中，默認標注尺寸與標注對象之間具有關聯性，也就是說，如果修改了標注對象，標注會自動更新所以，利用關聯性修改標注的方法是：直接修改被標注的對象。接下來讓我們一起看一下具體操作吧！

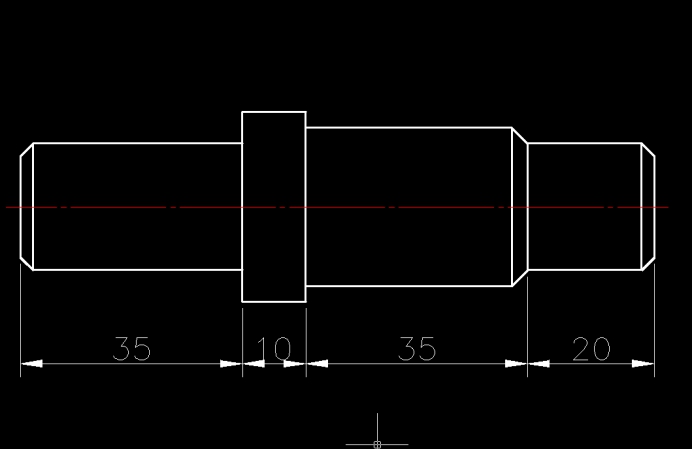

1. 對下圖中左邊長為35的一段軸的標注進行編輯，將它的長度更改為40，則只需要使用拉伸命令，將這段軸的實際尺寸更改為40，那么標注就會自動更新為40。

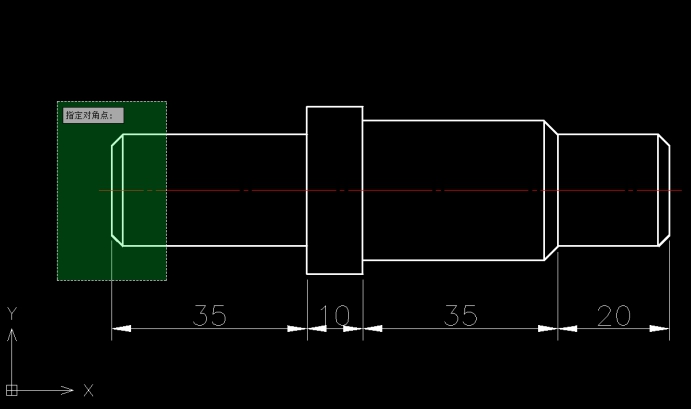

2. 依次點擊【修改】——【拉伸】按鈕，激活拉伸命令，根據命令行的提示，用交叉窗口從右到左選取要拉伸的圖形對象，接著按回車鍵結束選擇。

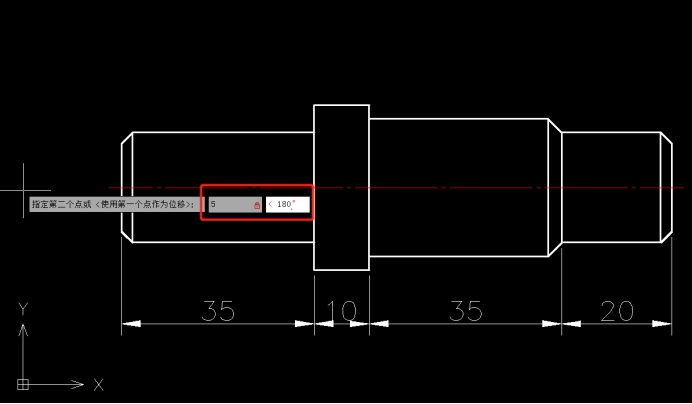

3. 拾取任意點作為基點，接著根據命令行提示，在確保向左捕捉到180°極軸角的情況下輸入偏移量5，接著按回車鍵確定，如下圖所示。

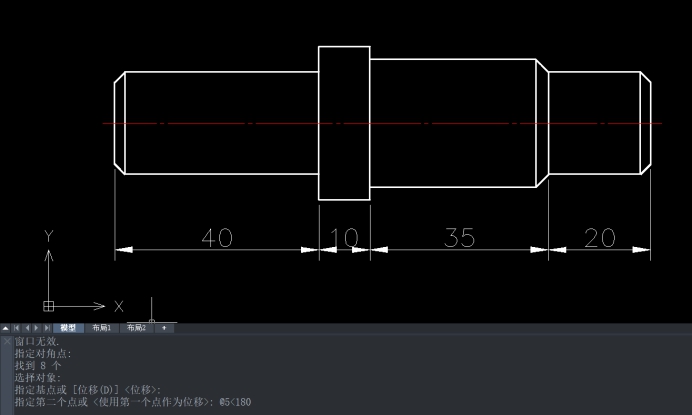

4. 完成拉伸后，我們可以發現圖形拉長了，標注也更新了，如下圖所示。

以上就是在CAD中利用標注的關聯性進行編輯的一個操作演示，希望對大家有所幫助!
