CAD如何批量修改同名塊的屬性

在CAD中，批量修改同名塊的屬性可以通過重定義塊來實現，塊的重定義是將繪制好的圖塊（可以是分解塊后經過簡單修改的，也可以是完全重新繪制的圖形）以相應的插入點重新定義，完成后，圖形中全部同名塊將會被修改為新的樣式。接下來我們一起來看在CAD中如何使用塊的重定義來批量修改同名塊屬性的吧！

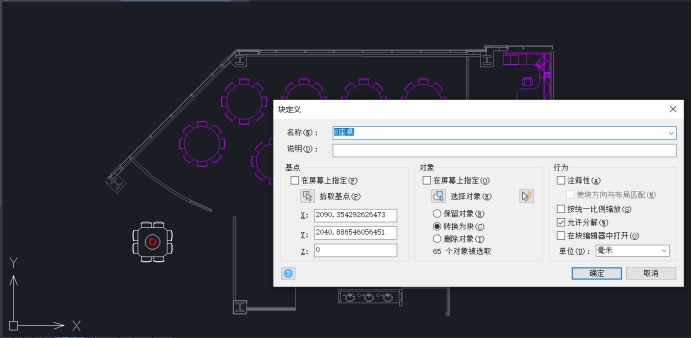

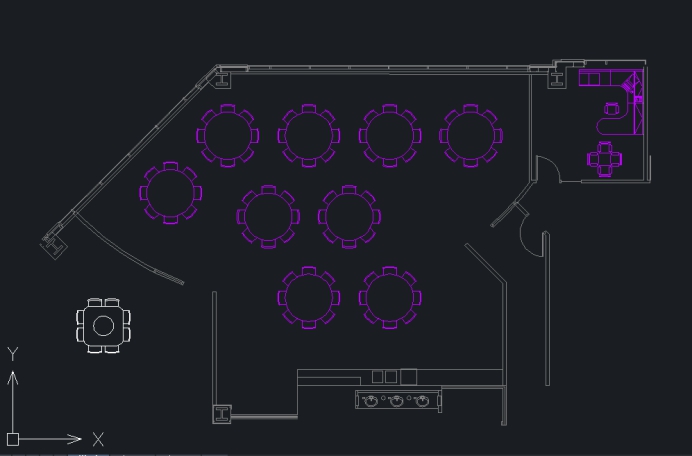

1. 打開一個圖形文件，如下圖所示，假設要將圖中的圓形餐桌更改為左下角的方形餐桌，使用塊的重定義來操作，將會快捷很多。

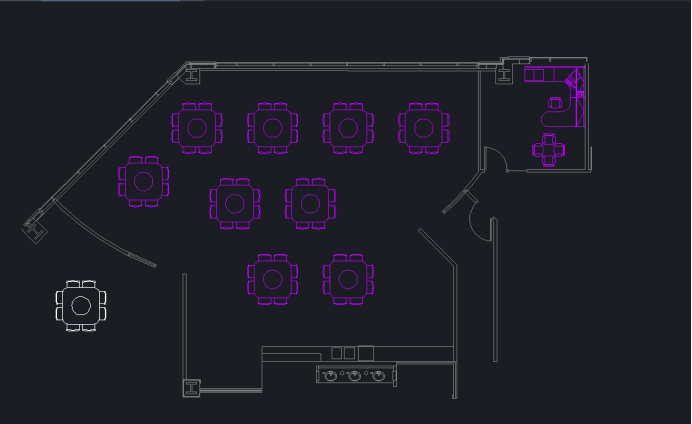

2. 塊的重定義是在原來插入點的位置（也就是基點）的位置將塊替換掉，選擇圖中的一個圓形餐桌，例如左上角的圓形餐桌塊，可以看到這個塊的插入點在餐桌的中心位置，即中心位置的那個藍色夾點，在重定義塊時，只需要將插入點頂?shù)叫聣K的中心位置即可。我們可以按“Esc”鍵取消對這個塊的選擇。

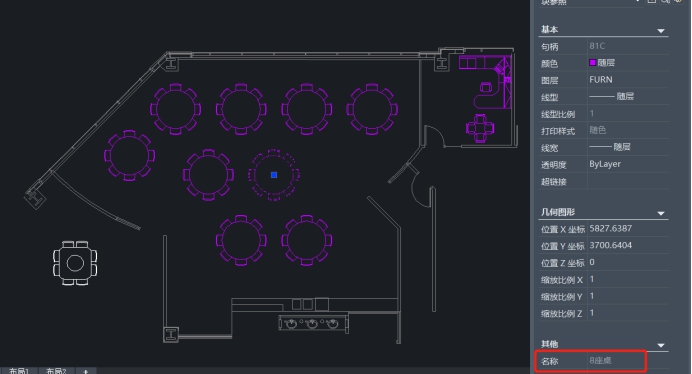

3. 選擇圓形餐桌圖塊，按“Ctrl+1”快捷鍵打開【特性】，在【名稱】一欄中，可以看到這個圓形餐桌的塊名稱是“8座桌”，這個操作可以讓我們了解重定義塊的目標。

4. 在命令行輸入BLOCK并按回車鍵確定，彈出【塊定義】對話框，在【名稱】下拉列表中選擇【8座桌】，點擊【基點】中的【拾取基點】按鈕，此時要打開對象捕捉，拾取左下角的方形餐桌中間轉盤的圓心點，拾取完基點后返回到【塊定義】對話框。

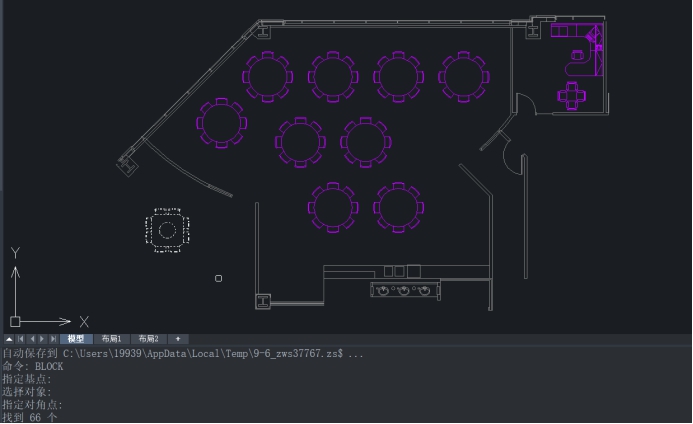

5. 依次點擊【對象】——【選擇對象】按鈕，這時使用窗口選擇模式全部選取方形餐桌。

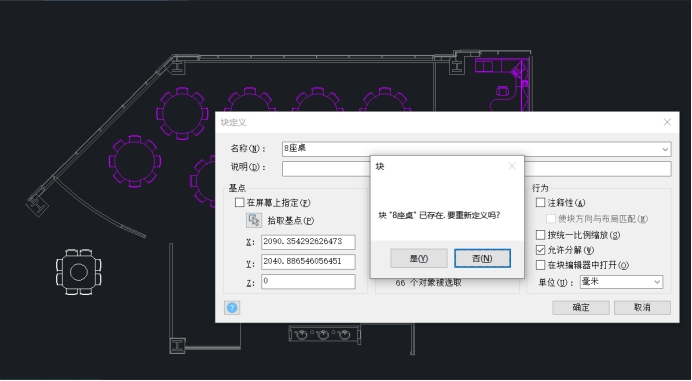

6. 選擇完成后按回車鍵返回到【塊定義】對話框，點擊【確定】按鈕，此時中望CAD會彈出一個對話框，點擊【是】按鈕確定，如下圖所示。

7. 完成以上操作后，我們可以看到圖形中全部的“8座桌”塊從圓形餐桌更改為方形餐桌，如下圖所示。

 通過以上實例操作，我們可以了解到塊的重定義的具體操作步驟，非常實用，利用它可以輕松完成批量修改同名塊屬性的操作，大家學會了嗎？
