像圓形、矩形這類規則圖形的質心、重心非常好找，可是在CAD制圖時我們往往要尋找的是不規則圖形的質心、重心，那么應該怎么做呢？在假設物體質量均勻、重力場均勻的情況下，物體的質心和重心是重合的，那么讓我們來看看在這一假設下應該如何尋找不規則圖形的質心重心吧？

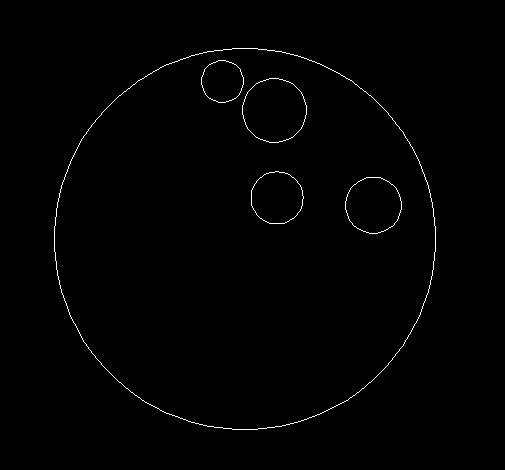

1.打開CAD軟件，以一個大圓內部被挖除掉了幾個孔這樣的不規則圖形為例，尋找它的質心重心；

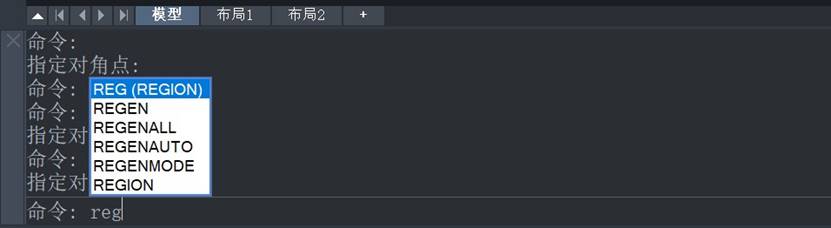

2.在命令行中輸入【REG】，回車，選中五個圓，回車，這樣就將這五個對象進行了面域處理；

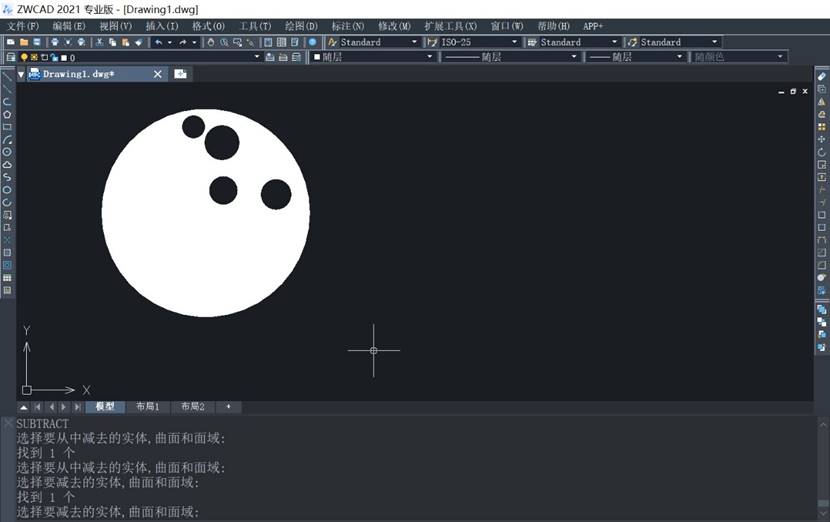

3.在命令行中輸入【SUB】，回車，將大圓中的四個小圓減去；

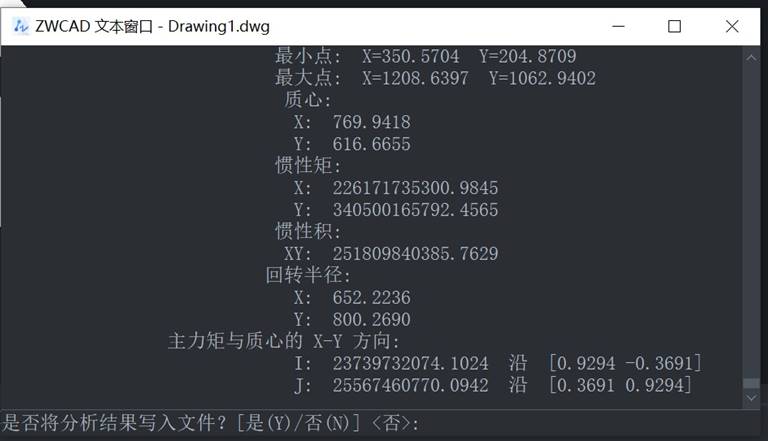

4.在命令行中輸入【MASS】，回車，選擇對象后，回車，會彈出一個文本窗口，記下其中質心的XY點坐標；

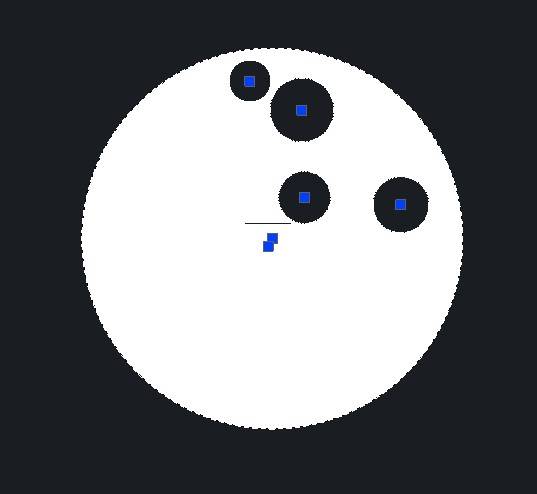

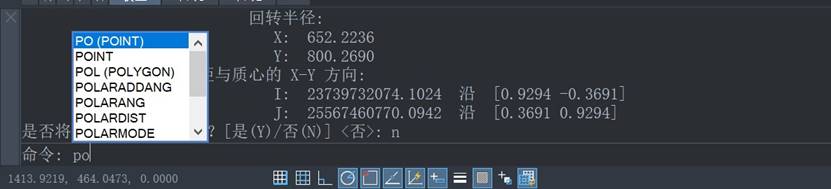

5. 在命令行中輸入【OP】，回車，改變點樣式，輸入該店坐標后，就找到了這個不規則圖形的質心了！如下圖所示，質心與大圓的圓心并不在同一位置。

這個方法你學會了嗎？
